Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: EPFU-4G652D-1.15
Условия оплаты & доставки
Количество мин заказа: 10km
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Кабель волокна ядра G652D EPFU кабеля оптического волокна 4 воздуха надутый надутый |
Отсчет волокна: |
4 ядра |
Волокно: |
G652D |
Диаметр кабеля: |
1.15mm±0.03mm |
Вес кабеля: |
1kg/km |
Материал оболочки: |
Весь новый HDPE |
Применение: |
для крытой пользы, сеть |
Расстояние дуновения: |
1000 метров |
Название продукта: |
Кабель волокна ядра G652D EPFU кабеля оптического волокна 4 воздуха надутый надутый |
Отсчет волокна: |
4 ядра |
Волокно: |
G652D |
Диаметр кабеля: |
1.15mm±0.03mm |
Вес кабеля: |
1kg/km |
Материал оболочки: |
Весь новый HDPE |
Применение: |
для крытой пользы, сеть |
Расстояние дуновения: |
1000 метров |

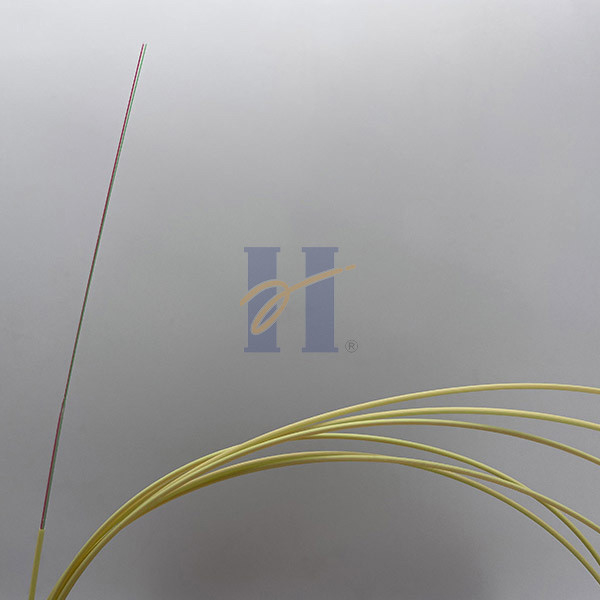

Кабель волокна ядра G652D EPFU кабеля оптического волокна 4 воздуха надутый надутый
Описание
Кабели блока волокна воздуха Huiyuan надутые (EPFU) семья кабелей микро-canalisation для microducts до 3.5mm во внутреннем диаметре. Это облегченный кабель стекловолокна конструкции с супер небольшим диаметром, полно диэлектрическим, курткой всех сухой и желтой HDPE. Волокна кабеля закодированы под EIA/TIA-598, или вы смогли подгонять ваш собственный цвет. Каждый кабель содержит до 24 волокна защищенного мягким слоем акрилита. Кабели конструированы для установки самолетом дуя.
Технические данные:
| Детали | Значение | |
| Стекловолокно | G652D | |
| Тип волокна | Одиночный режим | |
| Номер волокна | волокно 4 | |
| Наружный материал оболочки | Полиэтилен | |
| Диаметр кабеля номинальный (±0.05mm) | 1.15mm | |
| Привяжите приблизительно вес (kg/km) | 1 | |
| Максимальная прочность на растяжение | Короткий период времени | 9N |
| Диапазон температур | Установка | -10℃ к +40℃ |
| Хранение | -20℃ к +60℃ | |
| Деятельность | -20℃ к +60℃ | |
Дуя тест:
| Отсчет волокна | 4F |
| Стандартный трубопровод | 5.0/3.5 mm |
| Воздушное давление | 10bar |
| Типичное дуя расстояние | 1000 m |
| Типичное дуя время | минута 20 |
Спецификация волокна:
| Характеристики | Параметр | Блоки | |
| Диаметр поля режима | на 1310nm | 9.2±0.4 | µm |
| на 1550nm | ± 10,4 0,6 | mm | |
| Показатель ослабления | на 1310nm | ≤0.40 | dB/km |
| на 1550nm | ≤0.30 | dB/km | |
| Диаметр плакирования | 125.0±1.0 | µm | |
| Не-циркулярность плакирования | ≤1.0 | % | |
| Покрывая диаметр | 245.0±10.0 | µm | |
| Стресс доказательства | ≥0.69 | GPa | |
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N |
| Максимальное значение | 1.3-8.9 | N | |
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05 | dB |
| Ф32mm, круги 1, на 1550nm | ≤0.05 | dB | |
Структура кабеля:
1. Стекловолокно 2. смола 3. волокна заполнителя 4. паз 5. оболочка HDPE
Стандарты:
| ITU-T G.652.D | Характеристики однорежимных стекловолокна и кабеля |
| ANSI/TIA/EIA 598-C | Кодирование по цвету кабеля стекловолокна |
| 60794-1-2:2017 IEC | Кабели стекловолокна - часть 1-2: Родовая спецификация - основная методики проверки оптического кабеля - общее наведение |
| 60068-2-38:2009 IEC | Экологический испытывать - часть 2-38: Тесты - тест Z/AD: Составная температура/тест влажности циклический |
| 60794-5:2014 IEC | Кабели стекловолокна - часть 5: Секционная спецификация - Microduct привязывая для установки путем дуть |
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Также признавайте подгонянную длину барабанчика
Цвет волокна: (Цвет подгонянный поддержкой)
| Нет. | 1 | 2 | 3 | 4 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра] HYOC EPFU 4 G652D [но. барабанчика] [Месяц-летнего]
Пакуя детали:
| Отсчет волокна |
Длина (m/drum) |
Пакуя размер (mm) |
Вес брутто (kg/drum) |
| 4 волокна | 2000m/drum | 510*510*200mm | 8kg |
| 4000m/drum | 510*510*200mm | 10kg | |
| 6000m/drum | 510*510*300mm | 12kg |
