Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: EPFU-4G657A1-PE1.15
Условия оплаты & доставки
Количество мин заказа: 10km
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Кабель оптического волокна установки 4 G652D EPFU волокна воздуха FTTx надутый микро- |
Количество волокон: |
4F |
Класс волокна: |
G.652D |
Тип волокна: |
Однорежимный |
Диаметр: |
1.15mm±0.05mm |
Весь диэлектрик: |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Применение: |
FTTX |
Microduct, который нужно дунуть: |
HDPE 5/3mm |
Надутое расстояние: |
1000m |
Название продукта: |
Кабель оптического волокна установки 4 G652D EPFU волокна воздуха FTTx надутый микро- |
Количество волокон: |
4F |
Класс волокна: |
G.652D |
Тип волокна: |
Однорежимный |
Диаметр: |
1.15mm±0.05mm |
Весь диэлектрик: |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Применение: |
FTTX |
Microduct, который нужно дунуть: |
HDPE 5/3mm |
Надутое расстояние: |
1000m |

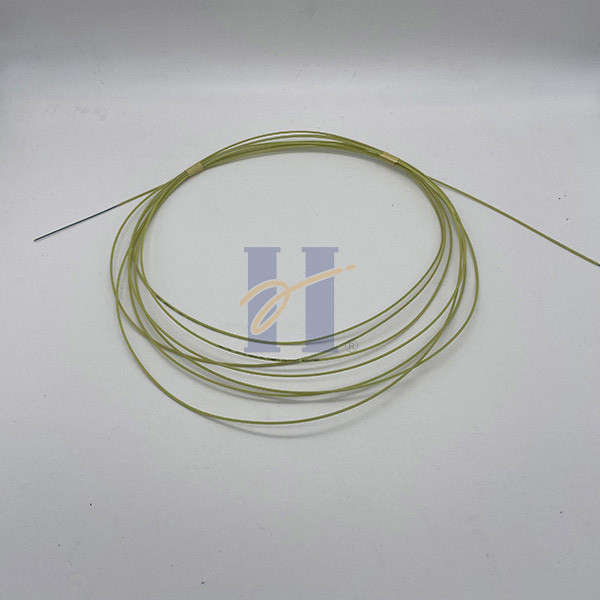

Кабель оптического волокна установки 4 G652D EPFU волокна воздуха FTTx надутый микро-
Описание
Волокна воздуха надутые (ABF или EPFU) довольно тонкие блоки стекловолокна с диаметром только 1,15 к 2.1mm. Несмотря на супер дизайн небольшого диаметра, каждое проветривает надутое волокно имеет емкость 2 до 24 волокон, включая однорежимное и многорежимное волокно. Волокна воздуха надутые можно установить во все типы microducts от диаметра 2 до 6mm внутреннего. Особенно соответствующее для соединений падения в волокне с установками дома (FTTH).
Технические данные:
| Детали | Значение | |
| Стекловолокно | G652D | |
| Тип волокна | Одиночный режим | |
| Номер волокна | волокно 4 | |
| Наружный материал оболочки | Полиэтилен | |
| Диаметр кабеля номинальный (±0.05mm) | 1.15mm | |
| Привяжите приблизительно вес (kg/km) | 1 | |
| Выдувание воздухом | Оборудование: PR140, трубопровод: 5/3.5mm, дуя давление: ≤10bar, Типичная дуя длина: 1000m |
|
| Применимое microduct | 5/3.5mm | |
Представление окружающей среды
| Тест | Метод теста | Параметры теста | Техническая характеристика изделия |
| Вода выдерживает | IEC 60794-5 | 1000 часов в воде, 18°C/22°C | Тест после цикла temp изменение £0.25 dB/km во время и после теста |
| Цикл температуры | IEC 60794-1-2-F1 (3 цикла) |
+20°C, – 20°C, +60°C | Инкремент амортизации во время и после теста OM1: ≤0.25dB/km, OM2,3,4: ≤0.40dB/km |
| Влажный цикл жары | IEC 60068-2-38 (10 циклов) |
25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Инкремент амортизации во время и после теста ≤0.25dB/km |
Спецификация волокна:
| Характеристики | Определенные значения | Блоки | |
| Диаметр плакирования | 125.0±1.0 | µm | |
| Не-циркулярность плакирования | ≤1.0 | % | |
| Покрывая диаметр | 245.0±10.0 | µm | |
| ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | |
| Покрывая не-циркулярность | ≤6.0 | % | |
| ошибка концентричности Ядр-плакирования | ≤0.8 | µm | |
| Завивать | ≥4 | m | |
| Стресс доказательства | ≥0.69 | GPa | |
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N |
| Максимальное значение | 1.3-8.9 | N | |
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05 | dB |
| Ф32mm, круги 1, на 1550nm | ≤0.05 | dB | |
Структура кабеля:
1. Волокна 2. смола 3. заполнитель 4. пазы 5. куртка HDPE
Стандарты:
| ITU-T G.652.D | Характеристики однорежимных стекловолокна и кабеля |
| ANSI/TIA/EIA 598-C | Кодирование по цвету кабеля стекловолокна |
| 60794-1-2:2017 IEC | Кабели стекловолокна - часть 1-2: Родовая спецификация - основная методики проверки оптического кабеля - общее наведение |
| 60068-2-38:2009 IEC | Экологический испытывать - часть 2-38: Тесты - тест Z/AD: Составная температура/тест влажности циклический |
| RoHS | Ограничение опасных веществ - уступчивых |
Стандартная длина барабанчика
2km/pan, 4km/pan & 6km/pan
Цвет волокна: (Цвет подгонянный поддержкой)
| Цвет | 1.blue | 2.orange | 3.green | 4.brown |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Метр] HUIYUAN FU 4 G652D [барабанчика нет] [Дат-Месяц-летний]
Пакуя детали:
| Отсчет волокна |
Длина |
Пакуя размер |
Вес брутто |
| 4 G652D | 2km/drum | 510*510*200mm | 8kg |
| 4km/drum | 510*510*200mm | 10kg | |
| 6km/drum | 510*510*300mm | 12kg |
