Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: MINI-4G652D
Условия оплаты & доставки
Количество мин заказа: 10km
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
интернет оптического кабеля кабеля оптического волокна GCYFXTY стекловолокна G652D FTTH 4F FTTh |
Отсчет волокна: |
Волокно 4 |
Волокно: |
G652D |
Диаметр кабеля: |
2.0mm±0.05mm |
Материал оболочки: |
Полиэтилен высокой плотности |
Применение: |
Дунутый воздух |
Надутое расстояние: |
1km |
Применимое microduct: |
5.00/3.50mm |
Название продукта: |
интернет оптического кабеля кабеля оптического волокна GCYFXTY стекловолокна G652D FTTH 4F FTTh |
Отсчет волокна: |
Волокно 4 |
Волокно: |
G652D |
Диаметр кабеля: |
2.0mm±0.05mm |
Материал оболочки: |
Полиэтилен высокой плотности |
Применение: |
Дунутый воздух |
Надутое расстояние: |
1km |
Применимое microduct: |
5.00/3.50mm |
интернет оптического кабеля кабеля оптического волокна GCYFXTY стекловолокна G652D FTTH 4F FTTh
Описание
Кабель оптического волокна FTTH Huiyuan конструирован для выдувания воздухом в microduct. Он имеет супер небольшой диаметр и легковес.
Небольшой размер и легковес
Смесь завалки трубки обеспечивая ключевую защиту для волокон
Уникальный дизайн оболочки с пазами обеспечивающ хорошее представление выдувания воздухом
Высокая дуя скорость до 50m/min, и длиной дуя расстояние до 1000m
Позволять дунуть вне и заменить с новыми кабелями для того чтобы держать техническое превосходство
Позволяющ для того чтобы отрезать микро- трубопроводы везде в любое время для ветви без влияний на других кабелях, сохраняя люках -лазах, отверстиях руки и замках для канатов
Технические данные:
| Тип кабеля | GCYFXY-4-2.0 |
| Отсчет волокна | 4 |
| Толщина оболочки |
Номинальная стоимость: 0.20mm Средняя величина: 0.15mm |
| Диаметр кабеля | 2.0±0.1mm |
| Вес | 4,0 kg/km |
| Амортизация | ≤0.35dB/km @1310nm ≤0.22dB/km @1550nm |
| Максимальная прочность на растяжение | 40 n |
| Максимальная задавливая сила | 600 N/100mm |
| MIN. радиус загиба Статический/динамический |
10 / диаметр кабеля 20 x |
Спецификация волокна:
| Характеристики | Определенные значения | |
| Диаметр поля режима | на 1310nm | 9.2±0.4µm |
| на 1550nm | ± 10,4 0.6mm | |
| Показатель ослабления | на 1310nm | ≤0.40dB/km |
| на 1550nm | ≤0.30dB/km | |
| Диаметр плакирования | 125.0±1.0µm | |
| Не-циркулярность плакирования | ≤1.0% | |
| Покрывая диаметр | 245.0±10.0µm | |
| ошибка концентричности Покрыти-плакирования | ≤12.0µm | |
| Покрывая не-циркулярность | ≤6.0% | |
| ошибка концентричности Ядр-плакирования | ≤0.8µm | |

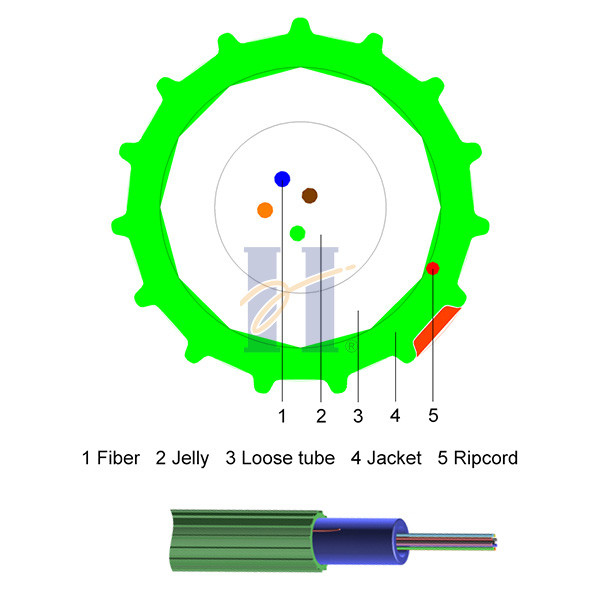

Структура кабеля:
1. Оболочка HDPE 2. волокно 3. студень 4. свободная трубка 5. Ripcord
Представление механика
| Деталь | Способ испытания | Испытывая результаты | Определенное значение | |
| Повторенный гнуть | IEC 60794-1-21-E6 | После теста, dB Δa≤0.03 Наружная оболочка не имеет никакой видимый отказ. |
R: диаметр кабеля 20 x Нагрузка на изгиб: 15N Гнуть времена: 25 |
|
| Кручение | IEC 60794-1-21-E7 | После теста, dB Δa≤0.03 Наружная оболочка не имеет никакой видимый отказ. |
Угол кручения: ±180º Нагрузка кручения: 15N Времена кручения: 5 |
|
| Загиб кабеля | IEC 60794-1-21-E11A | После теста, стекловолокно не ломает Наружная оболочка не имеет никакой видимый отказ. |
R: диаметр кабеля 20 x 10 поворотов Времена циклов: 5 |
|
| Все оптически испытание продолжало на 1550nm | ||||
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Цвет волокна: (Цвет подгонянный поддержкой)
| Волокно No.1 = синь |
| Волокно No.2 = апельсин |
| Волокно No.3 = зеленый цвет |
| Волокно No.4 = красный |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра] HYOC МИНИ 4 G652D [но. барабанчика] [Месяц-летнего]
