Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: MINI-12G652D
Условия оплаты & доставки
Количество мин заказа: 10km
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
12 пульт временных соединительных кабелей кабеля оптического волокна выдувания воздухом FTTH кабеля |
Отсчет волокна: |
Волокно 12 |
Тип волокна: |
G.652.D |
Диаметр кабеля: |
2.0mm±0.03mm |
Материал куртки: |
Полиэтилен |
Тип волокна: |
Однорежимный & мультимодный |
Цвет оболочки: |
Customerized поддержка |
Метод установки: |
Microducts |
Название продукта: |
12 пульт временных соединительных кабелей кабеля оптического волокна выдувания воздухом FTTH кабеля |
Отсчет волокна: |
Волокно 12 |
Тип волокна: |
G.652.D |
Диаметр кабеля: |
2.0mm±0.03mm |
Материал куртки: |
Полиэтилен |
Тип волокна: |
Однорежимный & мультимодный |
Цвет оболочки: |
Customerized поддержка |
Метод установки: |
Microducts |
12 пульт временных соединительных кабелей кабеля оптического волокна выдувания воздухом FTTH кабеля оптического волокна волокна G652D микро-
Применение
Дунутый воздух
Крытая связывая проволокой система
FTTx
Характеристики
Особенная сложная материальная свободная трубка, уменьшает сокращение трубки в холодной температуре.
Точный баланс длины волокна, стабилизированное представление механических и температуры.
Определенное управление метода, предотвращает форму оболочки crinkling во время установки.
Материал куртки HDPE увеличивая дуя представление.
Технические данные:
| Кабель P/N | GCYFXY-12-2.3 |
| Отсчет волокна | 12 |
| Толщина куртки | Номинальная стоимость: 0.20mm, средняя величина: 0.15mm |
| Диаметр | 2.3±0.1mm |
| Вес кабеля | 5,0 kg/km |
| Амортизация (однорежимная) | ≤0.35dB/km @1310nm, ≤0.22dB/km @1550nm |
| Прочность на растяжение | 50N |
| Задавливать | 600N/100mm |
Спецификация волокна:
| Характеристики | Определенные значения | |
| Диаметр поля режима | на 1310nm | 9.2±0.4µm |
| на 1550nm | ± 10,4 0.6mm | |
| Показатель ослабления | на 1310nm | ≤0.40dB/km |
| на 1550nm | ≤0.30dB/km | |
| Диаметр плакирования | 125.0±1.0µm | |
| Не-циркулярность плакирования | ≤1.0% | |
| Покрывая диаметр | 245.0±10.0µm | |
| ошибка концентричности Покрыти-плакирования | ≤12.0µm | |
| Покрывая не-циркулярность | ≤6.0% | |
| ошибка концентричности Ядр-плакирования | ≤0.8µm | |
| Завивать | ≥4m | |
| Стресс доказательства | ≥0.69GPa | |
| Покрывая сила прокладки | Средняя величина | 1.0-5.0N |
| Максимальное значение | 1.3-8.9N | |
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05dB |
| Ф32mm, круги 1, на 1550nm | ≤0.05dB | |

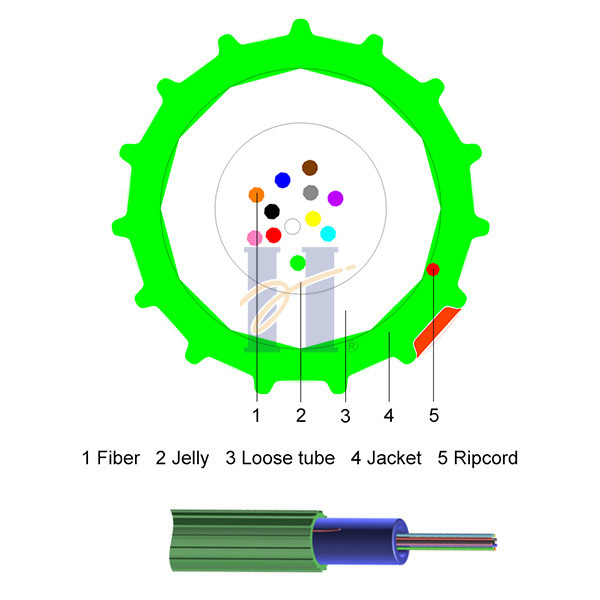

Структура кабеля:
1. Оболочка HDPE 2. волокно 3. студень 4. свободная трубка 5. Ripcord
Механические и экологические характеристики
| Детали | Соедините | Спецификации | Способ испытания |
| Напряжение (долгосрочность) | N | 30 | IEC 60794-1-2-E1 |
| Напряжение (недолгосрочное) | N | 60 | |
| Толкотня (долгосрочность) | N/10cm | 300 | IEC 60794-1-2-E3 |
| Задавите (недолгосрочный) | N/10cm | 600 | |
| MIN. радиус загиба (динамический) | mm | 20D | IEC 60794-1-2-E11A |
| Минимальный радиус загиба (статический) | mm | 10D | |
| Рабочая температура | ℃ | -30~+50 | IEC 60794-1-2-F1 |
| Температура хранения | ℃ | -20~+50 |
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Цвет волокна: (Цвет подгонянный поддержкой)
| 1 голубой |
| Апельсин 2 |
| 3 зеленый |
| 4 Браун |
| Серый цвет 5 |
| 6 белый |
| 7 красный |
| 8 черный |
| 9 желтый |
| Фиолет 10 |
| Пинк 11 |
| Aqua 12 |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра] HUIYUAN GCYFXTY 12 G652D [но. барабанчика] [Месяц-летнего]
