Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: OPGW-48B1.3
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
48 линия сели на мель ядром, который нержавеющей стали трубки OPGW надземная составной заземленный к |
Отсчет волокна: |
48F |
Волокно: |
G652D |
Структура: |
Трубка SS |
Установка: |
Надземная линия |
Член прочности: |
Алюминиевый провод |
Упаковка: |
Барабанчик утюга деревянный |
Рабочая температура: |
-40 | +60 c |
Название продукта: |
48 линия сели на мель ядром, который нержавеющей стали трубки OPGW надземная составной заземленный к |
Отсчет волокна: |
48F |
Волокно: |
G652D |
Структура: |
Трубка SS |
Установка: |
Надземная линия |
Член прочности: |
Алюминиевый провод |
Упаковка: |
Барабанчик утюга деревянный |
Рабочая температура: |
-40 | +60 c |

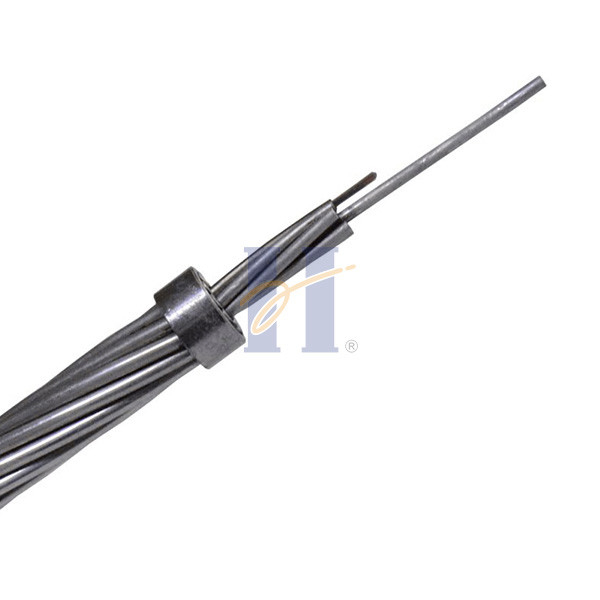

48 линия сели на мель ядром, который нержавеющей стали трубки OPGW надземная составной заземленный кабель
Описание
Несколько различных стилей OPGW сделаны. В одном типе, между 8 и 48 стеклянными стекловолокнами поместите в пластиковой трубке. Трубка введена в нержавеющую сталь, алюминий, или алюмини-покрытую стальную трубку, с некоторой вялой длиной волокна позволенной предотвратить напряжение на стеклянных волокнах. Трубки буфера заполнены с тавотом для защиты блока волокна от воды и защитить стальную трубку от корозии, межузлия кабеля заполнены с тавотом. Трубка садится на мель в кабель с алюминиевым, алюминиевый сплав или стальные стренгами, подобными кабелю ACSR. Стальные стренги обеспечивают прочность, и алюминиевые стренги обеспечивают электрическую проводимость. Для очень больших отсчетов волокна, до использованы 144 волокна в одном кабеле, множественные трубки. В других типах, алюминиевая штанга имеет несколько спиральных пазов вокруг снаружи, в которое положены волокна в трубках буфера. Блок волокна покрыт с пластиковой или стальной лентой, и целым окруженной с алюминиевыми и стальными стренгами. Индивидуальные волокна могут находиться в «трубках свободного буфера», где внутренний диаметр трубки больше чем волокно вне диаметра, или могут «туго быть амортизированы» где пластиковый буфер покрыт сразу дальше к стеклу. Волокна для OPGW однорежимный тип. Мы только поставляем OPGW с трубкой нержавеющей стали.
Технические данные
| Нет. | Технические данные | ||||||||
| Тип продукта | Тип структуры | Максимальн Волокно Считать | Раздел КАК провод | Диаметр | Вес кабеля | Прочность на растяжение тарифа | 20℃DC | Емкость короткого периода времени настоящая | |
| (mm2) | (mm) | (kg/km) | (kN) | Сопротивление | (40-200℃ kA2.s) | ||||
| (Ω/km) | |||||||||
| 1 | OPGW-24B1.3-40- [51; 9] | 6/3.0/20AS, оптически блок 1/3.0 | 24 | ≈40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50- [58; 11,5] | 6/3.2/20AS, оптически блок 1/3.2 | 24 | ≈50 | 9,6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
| 3 | OPGW-48B1.3-70- [77; 24] | 6/3.8/20AS, оптически блок 1/3.8 | 48 | ≈70 | 11,4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70- [42; 38] | 6/3.8/40AS, оптически блок 1/3.8 | 48 | ≈70 | 11,4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
Структура кабеля
Особенности
Большой диаметр, большая емкость волокна
Структура стабилизирована и надежность высока
Превосходная возможность против емкости стороны и выдающего короткого замыкания настоящей
Оптимальный садя на мель дизайн может получить излишную длину вторичного стекловолокна • Число стренг можно конструировать в 2 или 3 слоях
Спичка с наземными проводками точек соприкосновения
Стандартная длина барабанчика
2000m/drum & 4000m/drum
Спецификация волокна
| Характеристики | Определенные значения | Блоки | |||
| Геометрическая характеристика | |||||
| Диаметр плакирования | 125.0±1.0 | µm | |||
| Не-циркулярность плакирования | ≤1.0 | % | |||
| Покрывая диаметр | 245.0±10.0 | µm | |||
| ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | |||
| Покрывая не-циркулярность | ≤6.0 | % | |||
| ошибка концентричности Ядр-плакирования | ≤0.8 | µm | |||
| Механическая характеристика | |||||
| Завивать | ≥4 | m | |||
| Стресс доказательства | ≥0.69 | GPa | |||
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N | ||
| Максимальное значение | 1.3-8.9 | N | |||
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05 | dB | ||
| Ф32mm, круги 1, на 1550nm | ≤0.05 | dB | |||
вопросы и ответы
Q1.Are вы торговая компания или изготовитель?
Мы изготовитель с опытом 30 лет в произведении кабеля воздуха надутого, OPGW & ADSS.
Также, мы также квалифицированный поставщик решетки государства Китая.
Q2.About качество?
тест 100% наш кабель перед доставкой.
Заказ Q3.Trial?
Да, пробный заказ доступен.
Мы поддерживаем новый проект наших клиентов, по мере того как мы знаем дело всегда от небольшого заказа.
Время Q4.Delivery?
Нормально о рабочих днях 3-7days, но зависит от количества заказа.
Продукты и логотип Q5.Customized?
Да, мы поставляем обслуживание OEM & ODM.
