Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: OPGW-72B1.3
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
72 линия передачи энергии оптически заземленный кабель режима G652D G655 OPGW ядра одиночная надземн |
Отсчет волокна: |
72F |
Волокно: |
G.652D |
Структура: |
Стальная трубка |
Применение: |
Связь линии электропередач |
Член прочности: |
Алюминиевый провод многослойной стали |
Упаковка: |
Барабанчик утюга деревянный |
Рабочая температура: |
-40 | +60 c |
Название продукта: |
72 линия передачи энергии оптически заземленный кабель режима G652D G655 OPGW ядра одиночная надземн |
Отсчет волокна: |
72F |
Волокно: |
G.652D |
Структура: |
Стальная трубка |
Применение: |
Связь линии электропередач |
Член прочности: |
Алюминиевый провод многослойной стали |
Упаковка: |
Барабанчик утюга деревянный |
Рабочая температура: |
-40 | +60 c |

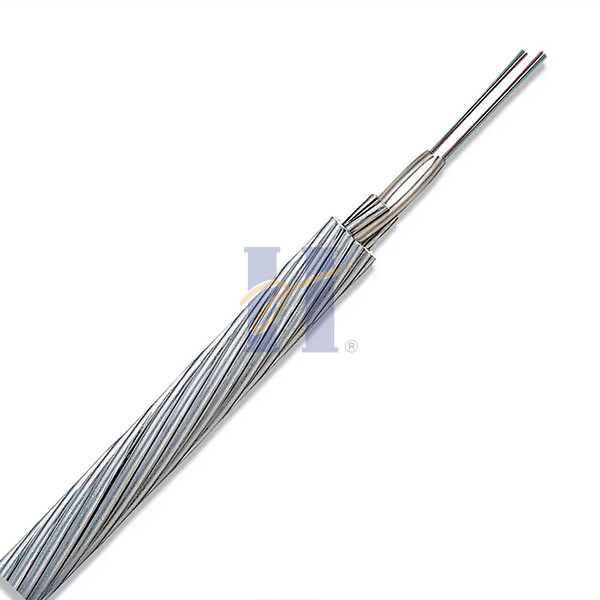

72 линия передачи энергии оптически заземленный кабель режима G652D G655 OPGW ядра одиночная надземная
Описание
Huiyuan руководитель в развитии и старте OPGW когда было осуществление что линии передачи электроэнергии обеспечили идеальную полосу отчуждения для пути радиосвязей. Сегодня, Huiyuan похваляется большое портфолио продукта OPGW и высокая общая производительность с объектами расположенными в Китай для того чтобы удовлетворять потребности местного & мирового рынка. Huiyuan также изготовляет свою собственную линию оборудования приложения которое упрощает участок проектирования сети проекта пока обеспечивающ совместимость между кабелем и связанными компонентами.
Технические данные
| Нет. | Технические данные | ||||||||
| Тип продукта | Тип структуры | Максимальн Волокно | Раздел КАК провод | Диаметр | Вес кабеля | Прочность на растяжение тарифа | 20℃DC | Емкость короткого периода времени настоящая | |
| Отсчет | (mm2) | (mm) | (kg/km) | (kN) | Сопротивление | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | OPGW-48B1.3-90- [112; 45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13,2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, оптически блок 2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57; 67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13,2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, оптически блок 2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100- [118; 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, оптически блок 1/2.5 | |||||||||
Структура кабеля
Применение продукта
1. Для пользы электроэнергетиками на передающих линиях вместо традиционного провода экрана
2. Для применений retrofit где существующему проводу экрана нужно быть замененным на OPGW
3. Для новых передающих линий вместо традиционного провода экрана
4. голос, видео, передача данных
5. сети SCADA
6. снятие в аренду темного волокна
Стандартная длина барабанчика
2000m/drum & 4000m/drum
Спецификация волокна
| Характеристики | Определенные значения | Блоки | |||
| Геометрическая характеристика | |||||
| Диаметр плакирования | 125.0±1.0 | µm | |||
| Не-циркулярность плакирования | ≤1.0 | % | |||
| Покрывая диаметр | 245.0±10.0 | µm | |||
| ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | |||
| Покрывая не-циркулярность | ≤6.0 | % | |||
| ошибка концентричности Ядр-плакирования | ≤0.8 | µm | |||
| Механическая характеристика | |||||
| Завивать | ≥4 | m | |||
| Стресс доказательства | ≥0.69 | GPa | |||
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N | ||
| Максимальное значение | 1.3-8.9 | N | |||
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05 | dB | ||
| Ф32mm, круги 1, на 1550nm | ≤0.05 | dB | |||
Упаковка & грузить
• Стандартный тросовый ролик
• Стандартная длина вьюрка: 2/3km/reel, другая длина также доступно
OPGW будет плотно и равномерно ранит на сильном вьюрке древесин-утюга который соответствует ANSI/AA 53-1981 или равному. Вьюрок будет запоздан с толстыми половыми досками древесин-утюга для предотвращения OPGW от повреждения в обычной доставке, регуляции, хранении и шнуруя деятельность.
