Детали продукта
Место происхождения: Китай
Фирменное наименование: HYOC
Сертификация: ISO9001
Номер модели: OPGW-60
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: 1000USD/KM to 3000USD/KM
Упаковывая детали: Барабанчик утюга
Время доставки: 30 дней
Поставка способности: 1000KM/Month
Уровень напряжения тока: |
100kv к 1000kv |
Отсчет волокна: |
12f к 48f |
Прочность на растяжение: |
50KN к 200KN |
Течение короткого замыкания: |
20 к 200kA ² s |
Уровень напряжения тока: |
100kv к 1000kv |
Отсчет волокна: |
12f к 48f |
Прочность на растяжение: |
50KN к 200KN |
Течение короткого замыкания: |
20 к 200kA ² s |
Надземный провод acs заземленных кабелей вне воздушного надземного кабеля волокна opgw дизайна трубки нержавеющей стали линии электропередач
Описание:

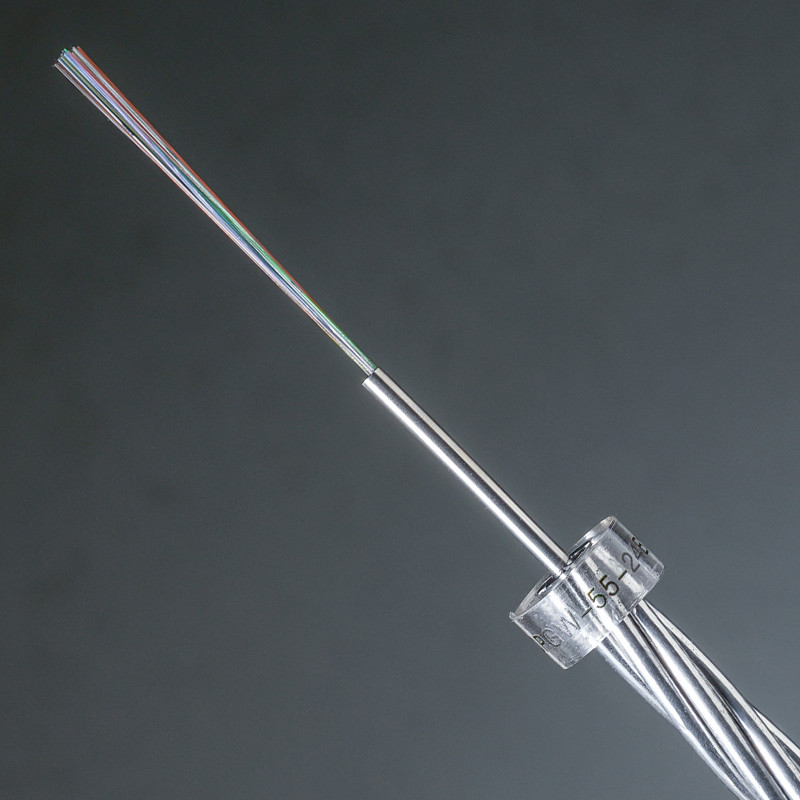

Дизайны OPGW/OPPC HUIYUAN (заземленный кабель стекловолокна составной надземный & оптически проводник участка) основаны на сильно надежной и крепкой технологии трубки нержавеющей стали. Трубка нержавеющей стали также садится на мель в первом слое OPGW/OPPC (, который сели на мель дизайна трубки) или помещена в ядре кабеля (центрального дизайна трубки).
Особенности:
Блок стекловолокна нержавеющей стали центральной свободной трубки и другие провода переплетены одновременно
Волокно может получить лучшую сверхнормальную длину в трубке нержавеющей стали
Точный дизайн поперечного сечения кабеля обеспечивает электрические свойства, механический и физические свойства, и термическую стабильность кабеля
Рентабельный
Высококачественный
Стандарты:
ITU-T G.650: Определения и методы теста для линейных, детерминистских атрибутов однорежимного волокна и кабеля
ITU-T G.652: Характеристики однорежимных стекловолокна и кабеля
IEC 60793-2-50 B1.3: Секционная спецификация для волокон одиночного режима b класса
IEEE 1138: Стандартная конструкция заземленных кабелей составного оптического волокна надземных (OPGW) для пользы на линиях электропередач электроэнергетики
ASTM B398: Стандартные технические условия для провода Алюмини-сплава 6201-T81 для электрических целей
ASTM B 415: Стандартные технические условия для Трудно-нарисованных Алюмини-одетых стальных проводников
ASTM B416: Спецификация для, который Концентрическ-Положени-сели на мель Алюмини-одетых стальных проводников
EIA/TIA-455: Стандартные методики проверки для оптических волокон, кабелей, датчиков, датчиков, соединяя и прекращая приборы и другие компоненты оптического волокна
EIA 492A: Родовая спецификация для оптически волокон волновода
EIA 472A: Секционная спецификация для кабелей связи оптического волокна для внешней воздушной пользы
Структура кабеля:
Технические детали: (ниже типичный кабель для ссылки)
| Детали | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Нет/диаметр оптически трубки (mm) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Нет/диаметр провода AL (mm) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| Нет/диаметр провода ACS (mm) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Диаметр кабеля (mm) | 10,5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Вес кабеля (kg) | 415 | 320 | 374 | 432 | 527 |
| Сопротивление DC (20℃ W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Модуль упругости (Gpa) | 162 | 96,1 | 95,9 | 95,6 | 97,8 |
| Емкость короткого замыкания (² s kA) | 24 | 57,3 | 78,9 | 105,8 | 150,4 |
| Максимальная температура деятельности (℃) | 200 | 200 | 200 | 200 | 200 |
| Максимальный отсчет волокна | 48 | 32 | 48 | 52 | 30 |
| Свяжитесь мы для получения более подробной информации | |||||
Детали волокна (G652D):
| Характеристики | Определенные значения | Блоки | ||
| Диаметр поля режима | на 1310nm | 9.2±0.4 | µm | |
| на 1550nm | 10.4±0.6 | µm | ||
| Показатель ослабления | на 1310nm | ≤0.40 | dB/km | |
| на 1550nm | ≤0.30 | dB/km | ||
| Нул длин волны рассеивания (λ0) | 1300 до 1324 | nm | ||
| Максимальный нул наклонов рассеивания (s0max) | ≤0.092 | ps/(nm2·km) | ||
| Длина волны выключения (λcc) | ≤1260 | nm | ||
| Диаметр плакирования | 125.0±1.0 | µm | ||
| Не-циркулярность плакирования | ≤1.0 | % | ||
| Покрывая диаметр | 245.0±10.0 | µm | ||
| ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | ||
| Покрывая не-циркулярность | ≤6.0 | % | ||
| ошибка концентричности Ядр-плакирования | ≤0.8 | µm | ||
| Завивать | ≥4 | m | ||
| Стресс доказательства | ≥0.69 | GPa | ||
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N | |
| Максимальное значение | 1.3-8.9 | N | ||
| Потеря макроса гнуть | Ф60mm, 100 кругов | на 1550nm | ≤0.05 | dB |
| Ф32mm, круги 1 | на 1550nm | ≤0.05 | dB | |
Длина барабанчика
Согласно вашим требованиям
Цвет волокна: (Цвет подгонянный поддержкой)
| Нет. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Черный | Желтый цвет | Пурпур | Пинк | Aqua |
Примечание:
Требованиям к детали нужно быть отправленным в нас для дизайна кабеля и вычисления цены. Внизу требования:
, Уровень линейного напряжения передачи энергии
B, отсчет волокна
Чертеж структуры c, кабеля & диаметр
D, прочность на растяжение
F, емкость короткого замыкания
