Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: MINI-24G657A1
Условия оплаты & доставки
Количество мин заказа: 10km
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
24 волокна G657A1 дунутого в проводах волокна кабеля оптического волокна кабеля оптического волокна |
Отсчет волокна: |
24F |
Тип волокна: |
G.657.A1 |
Диаметр кабеля: |
2.8mm±0.05mm |
Наружная оболочка: |
Полиэтилен высокой плотности |
Цвет оболочки: |
Зеленый или customerized |
Тип установки: |
Выпускать струю воздуха |
Температура хранения: |
-30℃ к +50℃ |
Название продукта: |
24 волокна G657A1 дунутого в проводах волокна кабеля оптического волокна кабеля оптического волокна |
Отсчет волокна: |
24F |
Тип волокна: |
G.657.A1 |
Диаметр кабеля: |
2.8mm±0.05mm |
Наружная оболочка: |
Полиэтилен высокой плотности |
Цвет оболочки: |
Зеленый или customerized |
Тип установки: |
Выпускать струю воздуха |
Температура хранения: |
-30℃ к +50℃ |
24 волокна G657A1 дунутого в проводах волокна кабеля оптического волокна кабеля оптического волокна FTTH
Применения
Кабель оптического волокна FTTH можно использовать как кабель падения этапов распределения в сетях FTTH и может быть положенный самолетом дуть для того чтобы соединить точку разветвления с точкой подхода для подписчиков. Кабель также применим в базовых сетях, сетях района метрополитена и сетях доступа.
Технические данные:
| Кабель P/N | MINI-24-2.8 |
| Номер волокна | 24 |
| Толщина куртки | Номинальная стоимость: 0.20mm |
| Диаметр кабеля | 2.8±0.1mm |
| Вес кабеля | 7.0kg/km |
| MIN. радиус загиба Статический/динамический |
10 / диаметр кабеля 20 x |
| Температура хранения | -30 к +50℃ |
| Температура установки | -10 к +40℃ |
| Температура деятельности | -20 к +50℃ |
| Жизнь кабеля | 25 лет |
Спецификация волокна:
| Волокно одиночного режима | 9/125um OS2 G.657A1 |
| Хроматичное рассеивание | |
| @1285-1330nm ps/(nm.km) | - |
| @1550nm ps/(nm.km) | - |
| Амортизация - кабель | |
| Максимальное @1310nm (dB/km) | 0,35 |
| Максимальное @1550nm (dB/km) | 0,24 |
| Максимальное @1625nm (dB/km) | 0,26 |
| Длина волны выключения кабеля (λcc) (um) | ≤1260 |
| Диаметр поля режима | |
| @1310nm (um) | 8.6-9.3 |
| @1550nm (um) | 9.5-10.5 |
| Диаметр плакирования | 125.0±0.7 |
| Одетая не-циркулярность | ≤1% |
| Покрывая diamter (um) | 235-245 |
| Ядр/одетая ошибка концентричности (um) | ≤0.5 |
| Покрывать/одетая ошибка концентричности (um) | ≤12 |
| Нул длин волны рассеивания (λ0) (nm) | 1302-1322 |
| R.I. группы | |
| @1310nm | 1,467 |
| @1550nm | 1,468 |

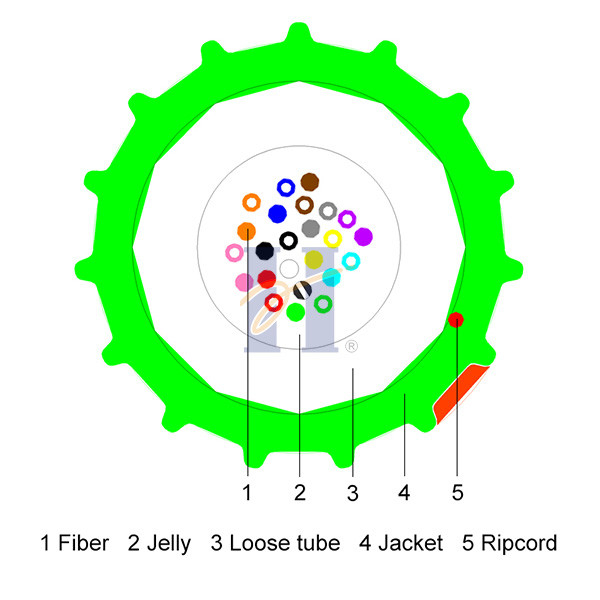

Структура кабеля:
1. Оболочка HDPE 2. волокно 3. студень 4. свободная трубка 5. Ripcord
Механические и экологические характеристики
| Деталь | Способ испытания | Испытывая результаты | Определенное значение | |
| Представление напряжения | IEC 60794-1-21-E1 | Напряжение стекловолокна | Дополнительная амортизация | Максимальная прочность на растяжение = недолгосрочное позволяемое tension≈2× (долгосрочное позволяемое напряжение) |
| Недолгосрочный: ≤0.3% Долгосрочность: ≤0.1% |
Недолгосрочный: Долгосрочность<0> Δa: DB Δa≤0.03 | |||
| Толкотня | IEC 60794-1-21-E3 | Недолгосрочный: Долгосрочность<0>
Δa: DB Δa≤0.03 Наружная оболочка не имеет никакой видимый отказ. |
Недолгосрочная задавливая сила = 600N Долгосрочная задавливая сила = 300N |
|
| Загиб кабеля | IEC 60794-1-21-E11A | После теста, стекловолокно не ломает Наружная оболочка не имеет никакой видимый отказ. |
R: диаметр кабеля 20 x |
|
| Все оптически испытание продолжало на 1550 nm | ||||
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Цвет волокна: (Цвет подгонянный поддержкой)
| 1 голубой | 13 голубой |
| Апельсин 2 | Апельсин 14 |
| 3 зеленый | 15 зеленый |
| 4 Браун | 16 Браун |
| Серый цвет 5 | Серый цвет 17 |
| 6 белый | 18 белый |
| 7 красный | 19 красный |
| 8 черный | 20 черный |
| 9 желтый | 21 желтый |
| Фиолет 10 | Фиолет 22 |
| Пинк 11 | Пинк 23 |
| Aqua 12 | 24 Aqua |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра] HUIYUAN GCYFXTY 24 G652D [но. барабанчика] [Месяц-летнего]
Данные по заказа
| Количество волокон | Класс волокна | Имя части |
| 24 | G657A1 | GCYFXTY 1X24 G657A1 2.80MM |
| 24 | G652D | GCYFXTY 1X24 G652D 2.80MM |
| 24 | OM1 | GCYFXTY 1X24 OM1 2.80MM |
| 24 | OM2 | GCYFXTY 1X24 OM2 2.80MM |
| 24 | OM3 | GCYFXTY 1X24 OM3 2.80MM |
| 24 | OM4 | GCYFXTY 1X24 OM4 2.80MM |
