Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: ADSS-48B1.3
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Кабель оптического волокна водостойкого 48 кабеля волокна пяди OFC ADSS ядра 500m воздушный |
Отсчет волокна: |
ядр 4 -144 |
Тип волокна: |
G652D |
Длина: |
2km/drum или подгонянный |
Цвет куртки: |
Черный |
Член прочности: |
FRP |
Пядь: |
Над 100m |
Установка: |
Само-поддержка воздушная |
Название продукта: |
Кабель оптического волокна водостойкого 48 кабеля волокна пяди OFC ADSS ядра 500m воздушный |
Отсчет волокна: |
ядр 4 -144 |
Тип волокна: |
G652D |
Длина: |
2km/drum или подгонянный |
Цвет куртки: |
Черный |
Член прочности: |
FRP |
Пядь: |
Над 100m |
Установка: |
Само-поддержка воздушная |
Кабель оптического волокна водостойкого 48 кабеля волокна пяди OFC ADSS ядра 500m воздушный
Описание
Кабель ADSS свободно сели на мель трубка, который. Волокна, 250μm, расположены в свободную трубку сделанную из высоких пластмасс модуля. Трубки arefilled с водостойкой заполняя смесью. Трубки (и заполнители) садятся на мель вокруг FRP (пластмассы усиленной волокном) как неметаллический центральный член прочности в ядр компакта и круглого кабеля. После того как кабельная жила заполнена с заполняя смесью. она покрыта с тонкой оболочкой PE (полиэтилена) внутренней. После, который сели на мель слоя aramid пряжи приложены над внутренней оболочкой как член прочности, кабель завершен с PE или НА (анти--отслеживающ) наружной оболочке.
Технические данные
| Структура кабеля | имя | ADSS-48B1-PE-100 |
| FRPCenter усиливает член | 2.0mm | |
| смесь завалки волокна | 2.2±0.1mm | |
| PE вне толщины | 1.8±0.2mm | |
| Диаметр кабеля | 10.0±0.3mm | |
| вес кабеля | 85±10%kg/km | |
| Свободное nurmber трубки | 4Fo | |
| отсчет волокна трубки | 12fibers | |
| Свободный цвет трубки | Голубой, оранжевый, зеленый, Браун, | |
| Цвет стекловолокна | Голубой, оранжевый, зеленый, Браун, серый цвет, естественный, красный, черный, желтый, пурпурный, розовый, Aqua. |
Особенности
Задавите сопротивление и принята гибкость, следующие измерения обеспечить кабель watertight
100% завалка кабельной жилы, свободная смесь завалки трубки
Хорошее представление механических и температуры
Высокопрочная свободная трубка которая гидролиз устойчивый
Особенная смесь завалки трубки обеспечить критическую защиту волокна
Одиночное волокно усилило пластмассу как центральный член прочности

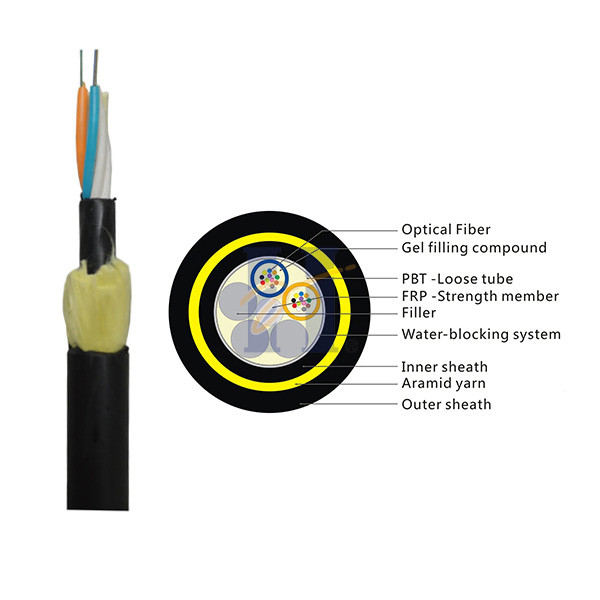

Структура кабеля:
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Применение
Соответствующий для воздушного кладя метода
Хранение/рабочая температура: -40℃~+70℃
Спецификация волокна
| Детали | Блок | Спецификация | |
| G652D | |||
| Диаметр поля режима | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Диаметр плакирования | um | 124.8±0.7 | |
| Не-циркулярность плакирования | % | ≤0.7 | |
| Ошибка концентричности Ядр-плакирования | um | ≤0.5 | |
| Покрывая диаметр | um | 245±5 | |
| Покрывая Не-циркулярность | % | ≤6.0 | |
| Ошибка концентричности Плакировани-покрытия | um | ≤12 | |
| Критическая длина волны кабеля | nm | acc≤1260 | |
| Амортизация (максимальная) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
4-144 кабель оптического волокна ядра ADSS
| Отсчет волокна | Структура | Волокна в трубку | Свободный диаметр трубки (mm) | Диаметр /pad диаметра CSM (mm) | Номинальная толщина наружной куртки (mm) | Диаметр кабеля (mm) | Вес кабеля (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Примечания
Обычно мы только прилагаем отчет по испытанию на упаковке, но ваша просьба доступна тоже. Например:
Имя A.Company
Вес B.Gross/Net
Тип C.Fiber
Длина D.Cable
