Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: ADSS-60B1.3
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Ядр 60 полностью диэлектрический само- поддерживая кабель стекловолокна кабеля волокна ADSS на откры |
Отсчет волокна: |
Ядр 60 |
Тип волокна: |
G652D |
Пядь: |
150m |
Куртка: |
PE |
Структура: |
Сели на мель свободная трубка |
Рабочая температура: |
-40 | +60 c |
Сертификация: |
ISO 9001 |
Название продукта: |
Ядр 60 полностью диэлектрический само- поддерживая кабель стекловолокна кабеля волокна ADSS на откры |
Отсчет волокна: |
Ядр 60 |
Тип волокна: |
G652D |
Пядь: |
150m |
Куртка: |
PE |
Структура: |
Сели на мель свободная трубка |
Рабочая температура: |
-40 | +60 c |
Сертификация: |
ISO 9001 |
Ядр 60 полностью диэлектрический само- поддерживая кабель стекловолокна кабеля волокна ADSS на открытом воздухе надземный
Описание
Кабели ADSS конструированы для на открытом воздухе установки вдоль линий электропередач, железной дороги или кабелей дальней связи на поляках или башнях решетки. Кабель само-не поддерживает и требует никакой посыльный или хлестать провод для фиксировать. Никакие металлические компоненты используемые в кабеле и имеют след-устойчивый материал оболочки для установки на средние и высоковольтные линии.
Технические данные
| Тип кабеля | ADSS-24B1 | ADSS-48B1 | |||||
| элемент | -- | 6 | 6 | ||||
| Центральный член прочности | Материал | Стеклоткань усиливает с пластмассой (FRP) | |||||
| Свободная трубка | Материал | Терефталат Polybutelene (PBT) | |||||
| Диаметр | Nom.2.1 mm | Nom.2.3 mm | |||||
| -- | 4 волокна в трубку | 8 волокон в трубку | |||||
| Заполняя смесь в свободной трубке | Материал | Тиксотропный студень | |||||
| Внутренняя оболочка | Материал | Черное MDPE | |||||
| Толщина | Nom.0.9 mm | ||||||
| Член прочности | Материал | Пряжи Aramid | |||||
| Наружная оболочка | Материал | HDPE | |||||
| Толщина | Nom.1.7 mm | ||||||
| Пядь | m | 100 | 150 | 250 | 100 | 150 | 250 |
| Общий диаметр | mm | 12 | 12 | 12,1 | 12,6 | 12,7 | 12,8 |
| Вес | kg/km | 98 | 98 | 100 | 110 | 111 | 114 |
| Прочность Max.Tensile | N | 2000 | 2200 | 3200 | 2250 | 2450 | 3550 |

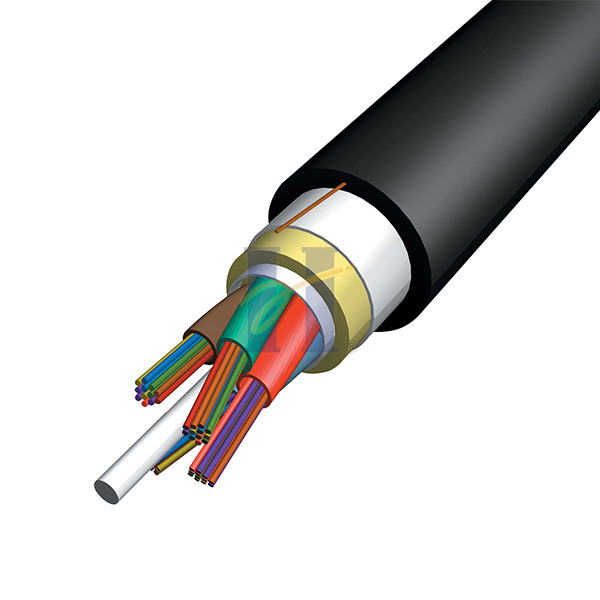

Структура кабеля:
Особенности
Соответствующий для пользы на распределении и высоковольтных передающих линиях
Не требует никакого провода посыльного -- полно само-поддерживающ
Установка одного прохода -- отсутствие посыльного, отсутствие хлеща провода -- более быстро и недорогой
Кабель вод-прегражен используя сухую основную технологию, поэтому никакие грязные затопляя смеси
Детали дизайна для длин пяди до отсчеты до 432 1500ft (457m) и волокна
Нестандартные конструкции доступные для длин более большой пяди или других отсчетов волокна
Полная линейка оборудования приложения доступная для решения «системы»
След-устойчивая наружная куртка доступная для установок на высоковольтные линии куда потенциалы космоса достигают до 25kV
наполненные Гел трубки буфера S-Z, который сели на мель для легкого доступа средний-пяди
Стандартная длина барабанчика
2000m/drum, 4000m/drum
Спецификация волокна
| Категория | Описание | Спецификации | |
| G.652D | |||
| Оптически спецификации | Амортизация | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| Скачкообразность амортизации | dB ≤0.05 | ||
| Амортизация против длины волны | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| Нул длин волны рассеивания | 1300~1324nm | ||
| Нул наклонов рассеивания | ≤0.092ps/(nm2.km) | ||
| Рассеивание | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| Рассеивание режима поляризации (PMD) | ≤0.2ps/km1/2 | ||
| Критическая длина волны кабеля (λcc) | ≤1260nm | ||
| Эффективный индекс группы рефракции | @1310nm | 1,4675 | |
| @1550nm | 1,4681 | ||
| Потеря загиба макроса (радиус 30mm, 100turns) 1625nm | dB ≤0.1 | ||
| Геометрический | Диаметр поля режима | @1310nm | 9.2±0.6μm |
| Спецификации | @1550nm | 10.4±0.8μm | |
| Диаметр плакирования | 125±1μm | ||
| Не-циркулярность плакирования | ≤1.0% | ||
| Покрывая диаметр | 245±7μm | ||
| Ошибка концентричности покрытия/плакирования | ≤8μm | ||
| Ядр/ошибка концентричности плакирования | ≤0.8μm | ||
| Механический | Уровень контрольного испытания | ≥1.0% | |
| Спецификации | Радиус скручиваемости волокна | ≥4.0m | |
| Пиковая покрывая сила прокладки | 1.3~8.9N | ||
вопросы и ответы
1. Вы реальная фабрика?
Да, мы реальная фабрика с 30 летами опыта изготовления кабеля стекловолокна.
2. Что ваш бренд волокна?
Бренды волокна включая: YOFC & CDSEI (совместный бренд Sumitomo & местной компании)
3. Что ваши главные продукты?
ADSS, OPGW, кабель воздуха надутый (включая кабель EPFU, МИНИ & микро-), онлайн система мониторинга высоковольтной линии передачи энергии
4. Что ваш срок поставки?
Нормально 7 дней
5. Вы имеете раздатчика в другой стране или отечественный?
До настоящего времени, мы продаем наши продукты к клиентам сразу. И цена по прейскуранту завода-изготовителя смогла быть предложена.
6. Оплата
Для крупных заказов: T/T предварительным депозитом
Для небольших заказов: T/T, западное соединение и PayPal приемлемы.
7. Доставка & доставка
Для крупных заказов: морским путем (LCL или FCL)
Для небольших заказов: морским путем (LCL), самолетом или курьерскими сервисами, сколько угодно чего опционный.
