Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: ADSS-144B1.3
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
144 кабель волокна кабеля ADSS стекловолокна ядра на открытом воздухе полностью диэлектрический само |
Отсчет волокна: |
Ядр 144 |
Тип волокна: |
G652D |
Пядь: |
200m |
Член прочности: |
FRP & Кевлар |
свободный материал трубки: |
PBT |
Толкотня: |
3000N/100mm |
Длина барабанчика: |
2km или 4km/drum |
Название продукта: |
144 кабель волокна кабеля ADSS стекловолокна ядра на открытом воздухе полностью диэлектрический само |
Отсчет волокна: |
Ядр 144 |
Тип волокна: |
G652D |
Пядь: |
200m |
Член прочности: |
FRP & Кевлар |
свободный материал трубки: |
PBT |
Толкотня: |
3000N/100mm |
Длина барабанчика: |
2km или 4km/drum |

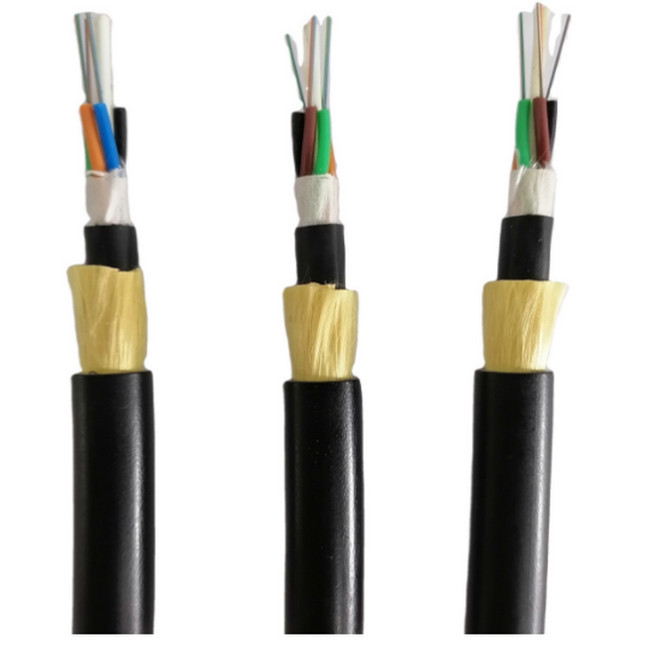

144 кабель волокна кабеля ADSS стекловолокна ядра на открытом воздухе полностью диэлектрический само- поддерживая кабель
Описание
Кабель ADSS был начат от военного облегченного изрезанного складывающийся кабеля поля (LRD). С непрерывными улучшениями, он теперь использован для установок-типичн короткой пяди воздушных на поляков распределения силы обочины. В виду того что кабель ADSS неметаллический, идеально для применений около высоковольтных линий распределения силы для которых было стандартом. Используя волокна одиночного режима и светлые длины волны также 1310 nm или 1550 nm, цепи до 100 km длиной возможны без репитеров. Обычно, ADSS было использовано в 48 и 96 ядрах. Здесь эскиз нормальный привязывать ADSS.
Технические данные
| Отсчет волокна | Структура | Волокна в трубку | Свободный диаметр трубки (mm) | Диаметр CSM/диаметр пусковой площадки (mm) | Номинальная толщина наружной куртки (mm) | Высота диаметра кабеля (mm) | Вес кабеля (kg/km) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1,7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1,7 | 14.5±0.3 | 175 |
Структура кабеля:
Применение
1. Свободный дизайн трубки
Стабилизированные представление и совместимость со всеми общими типами волокна
2. Само-поддерживающ
Вместо пряжи Aramid или стеклянной пряжи, никакой необходимо провод поддержки или посыльного.
&jacket 3.Track-resistant доступное
Для линий электропередач 10KV и 35KV смогите использовать полиэтилен (PE), для 110KN и линия электропередач 220KN, сопротивлением к оболочке корозии (НА) наружной.
4.Sutable для воздушной установки само-поддержки
Стандартная длина барабанчика
2000m/drum, 4000m/drum
Спецификация волокна
| Деталь | Блок | Спецификация | |
| Тип волокна | G.652D | ||
| 1310nm | mm | 9.2±0.4 | |
| Диаметр поля режима | 1550nm | mm | 10.4±0.8 |
| Диаметр плакирования | mm | 125.0±1 | |
| Не-циркулярность плакирования | % | ≤1.0 | |
| Ядр/ошибка концентричности плакирования | mm | ≤0.5 | |
| Покрывая диаметр | mm | 245±5 | |
| Покрывая не-циркулярность | % | ≤6.0 | |
| Ошибка концентричности покрытия/плакирования | mm | ≤12.0 | |
| Длина волны выключения кабеля | nm | ≤1260 | |
| 1310nm | dB/km | ≤0.36 | |
| Показатель ослабления | 1550nm | dB/km | ≤0.22 |
| Уровень стресса доказательства | kpsi | ≥100 | |
вопросы и ответы
Q1: Вы фабрика или торговая компания?
Определенно, мы реальная фабрика которая профессиональна в изготовляя разных видах метров квадрата оптических кабелей with10000 волокна outdoor&indoor завод area.we теплыйые вы, который нужно навестить мы!
Q2: Как могу я знать вас цена?
Мы обычно закавычим в течение 24 часов после того как мы получаем ваше дознание (за исключением выходных или праздников) если вы очень срочные знать цену, pls вызываете меня или пересылаете меня или другим образом, то так, что мы сможем дать вам очень быструю цитату.
К тому же, если вы хотите знать очень accutately цену, то pls отправляют мной ваши специфические потребности, его лучшие вы имеют технические данные, более специфическую цену информации given.the более точную мы можем предложить вас!
Q3: Смог я купить образцы от вас?
Конечно, я думаю что это превосходный путь для вас знать нас и знать продукты мы предлагаем сразу когда мы имеем первое сотрудничество!
Q4: Можете вы поддержать продукт OEM под нашим брендом?
да, мы поддерживаем обслуживание OEM, мы можем напечатать ваши логотип и метку на кабеле, коробку согласно вашим pls идей так не обращайте внимания для того чтобы сказать мне ваши требования
Q5: Можете вы признавать небольшой заказ?
Конечно, небольшой заказ доступен, обычно, наше MOQ 1000meter.
Q6: Как можем мы гарантировать качество?
Всегда финальная инспекция перед пересылкой
