Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: OPGW-12B1.3
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Линия кабели 12 ядров надземная оптического волокна заземленного кабеля нержавеющей стали OPGW оптич |
Отсчет волокна: |
12F |
Тип волокна: |
Однорежимный |
Структура: |
Трубка нержавеющей стали |
Студень: |
Гель заполнил или гель свободно |
применение: |
Надземная линия |
Член прочности: |
Стальной провод |
Упаковка: |
Утюг-деревянный барабанчик |
Название продукта: |
Линия кабели 12 ядров надземная оптического волокна заземленного кабеля нержавеющей стали OPGW оптич |
Отсчет волокна: |
12F |
Тип волокна: |
Однорежимный |
Структура: |
Трубка нержавеющей стали |
Студень: |
Гель заполнил или гель свободно |
применение: |
Надземная линия |
Член прочности: |
Стальной провод |
Упаковка: |
Утюг-деревянный барабанчик |
Линия кабели 12 ядров надземная оптического волокна заземленного кабеля нержавеющей стали OPGW оптически
Описание
Заземленный кабель смеси стекловолокна надземный (OPGW) надземный заземленный кабель содержа стекловолокно. Он имеет множественные функции как надземные заземленный кабель и оптическая связь. Он главным образом использован для линий связи 110KV, 220KV, 500KV, 750KV и новой надземной высоковольтной системы передачи. Его можно также использовать для замены существующих земных линий старой надземной высоковольтной системы передачи, добавляет линию оптической связи, передает течение короткого периода времени и для того чтобы обеспечить анти- предохранение от молнии. Другие структуры можно подгонять по запросу.
Технические данные
| Детали | Технические данные | ||
| Садить на мель на мель | Ядр, слой 2 слоя 1 | ||
| Садить направление на мель | Наружный слой прав | ||
| Диаметр кабеля (номинальный) | 14.0mm | ||
| Вес кабеля (приблизительно) | 688.3kg/km | ||
| Поддерживая поперечное сечение | КАК провод | 104.7mm2 | |
| Расклассифицированная прочность на растяжение (RTS) | 111.6kN | ||
| Модуль упругости (E-модуль) | 149.5N /mm2 | ||
| Термальный коэффициент удлиненности | 13.4×10-6/K | ||
| Максимальный стресс работы (40%RTS) | 44.64kN | ||
| Ежедневный стресс (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Сопротивление DC на 20℃ | 0.667ohm/km | ||
| Течение короткого периода времени (1s, 20℃~200℃) | 8.77kA | ||
| Емкость короткого периода времени настоящая (I2t) | 77.0kA ² s | ||
| Минимальный радиус загиба | Установка | 30 раз диаметра кабеля | |
| Деятельность | 15 раз диаметра кабеля | ||
| Диапазон температур | Установка | -20℃~+60℃ | |
| Хранение & доставка | -40℃~+70℃ | ||
| Деятельность | -40℃~+70℃ | ||

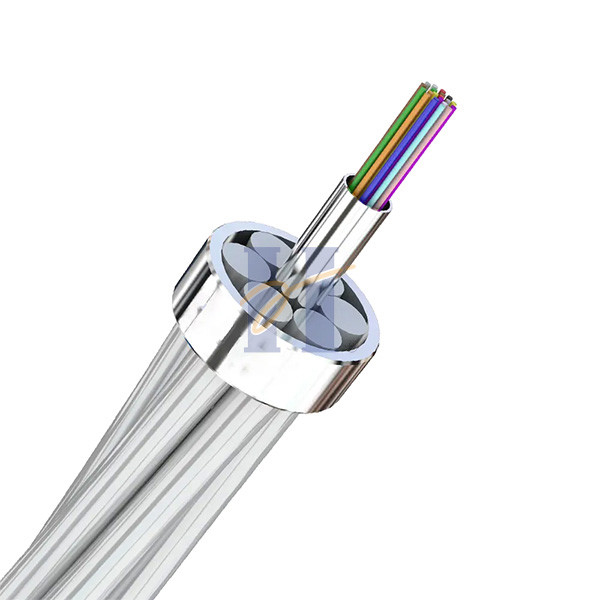

Структура кабеля:
Особенности
Трубки нержавеющей стали заполненные с гидродобным гелем обеспечивают защиту и поддержку стекловолокон
Хорошее растяжимое представление
Небольшой диаметр, облегченная, низкая дополнительная нагрузка к башне
Длина соотвествующего волокна сверхнормальная оптически блока easliy, который нужно сделать
Температура перехода/хранения: -40℃ к +65℃
Стандартная длина барабанчика
2000m/drum, 4000m/drum
Спецификация волокна
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Амортизация | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Ширина полосы частот (класс a) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Численная апертура | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc длины волны выключения кабеля | ≤1260nm | ≤1480nm | |||
вопросы и ответы
Q1.Are вы tradning компания или изготовитель?
Мы изготовитель с опытом 30 лет, мы специализированы в исследовании, развитии и продукции кабеля воздуха надутого, OPGW & ADSS.
Q2.About качество?
Мы тест 100% наш кабель перед доставкой.
После подтверждения цены, вы можете требовать бесплатно образцов для проверки нашего качества.
Q3.Can вы признавать небольшой заказ?
Да, небольшой заказ доступен. Мы поддерживаем новый проект наших клиентов, по мере того как мы знаем дело всегда от небольшого заказа.
Q4.What ваш срок поставки?
Обычно о рабочих днях 3-7days, оно главным образом зависит от количества заказа.
Но pls уверялись что мы аранжируем ваши товары как можно скорее после вашей оплаты.
Q5.Can вы поставить подгонянные продукты и логотип?
Да, мы приветствуем обслуживание OEM. Мы можем напечатать ваш логотип на продукте.
