Детали продукта
Место происхождения: Китай
Фирменное наименование: HYOC
Сертификация: ISO9001
Номер модели: ADSS
Условия оплаты & доставки
Количество мин заказа: 10km
Цена: 300USD/KM to 3500USD/KM
Упаковывая детали: деревянный паллет
Время доставки: 30 дней
Поставка способности: 1000KM/Month
Название продукта: |
2 кабель волокна ядра ADSS |
Отсчет волокна: |
2core |
Волокно: |
G652D |
Материал оболочки: |
HDPE или НА |
Цвет кабеля: |
Черный |
Пядь: |
Над 50m |
Жизнь кабеля: |
25 лет |
Амортизация @1310nm: |
≦0.35dB/km |
Амортизация @1550nm: |
≦0.22dB/km |
Название продукта: |
2 кабель волокна ядра ADSS |
Отсчет волокна: |
2core |
Волокно: |
G652D |
Материал оболочки: |
HDPE или НА |
Цвет кабеля: |
Черный |
Пядь: |
Над 50m |
Жизнь кабеля: |
25 лет |
Амортизация @1310nm: |
≦0.35dB/km |
Амортизация @1550nm: |
≦0.22dB/km |

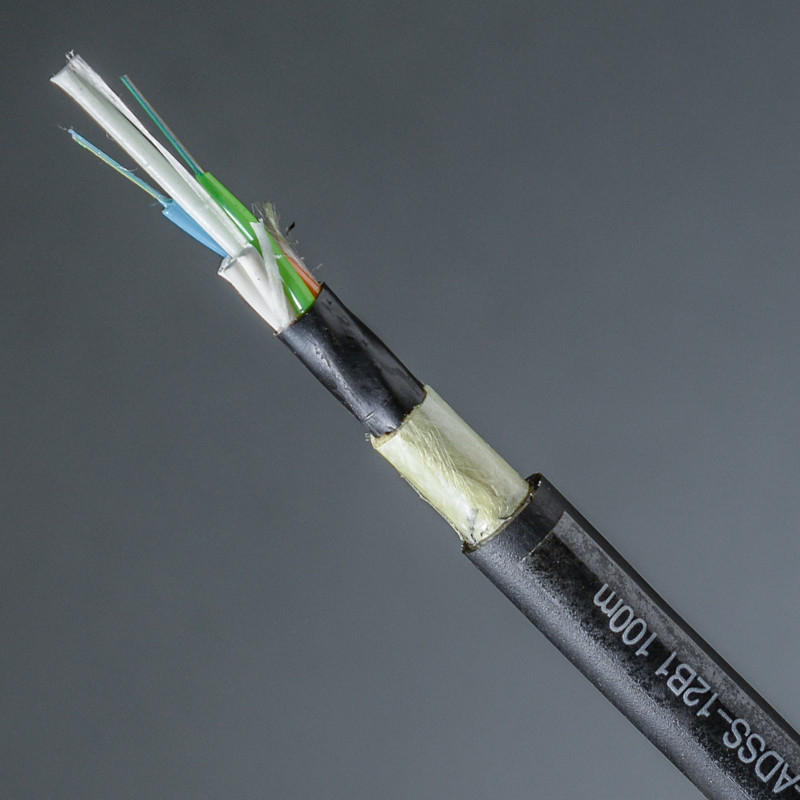

Пряжа Кевлара Aramid усиливает ядр одиночного режима 2 кабеля G652D волокна ADSS
Описание:
Кабель волокна ADSS HUIYUAN конструирован для того чтобы быть силен достаточно позволить длинам до 700 метров быть установленным между башнями поддержки. Кабель сделан неметаллического материала и само-поддерживать с воздушной линией передачи энергии. Материал сопротивления напряжения пряжа aramid с высокими модулями упругости. И оптимизируя структура может раскрыть вес кабеля и своего механического и физические свойства соотвественно и уменьшить нагрузку на башне.
Особенности:
1. Небольшой наружный диаметр и высокое растяжимое сопротивление
2. максимум модульный упругости
3. небольшой коэффициент теплового расширения
4. превосходная возможность гибкости
Стандарты:
Кабель волокна ADSS исполнит с требованиями этой спецификации и вообще соотвествует или улучшает самые последние:
ITU-T G.650: Определения и методы теста для линейных, детерминистских атрибутов однорежимного волокна и кабеля
ITU-T G.657: Характеристики гнуть стекловолокна и кабеля одиночного режима потери нечувствительного для сети доступа
IEC 60794-1-2: Кабели стекловолокна, часть 2, родовые методики проверки оптического кабеля Спецификаци-Бейсик
IEC 60794-1-21: Кабели стекловолокна, часть 1-21, родовая спецификация - основные методики проверки оптического кабеля - механические методы тестов
IEC 60794-1-22: Кабели стекловолокна, часть 1-22, родовая спецификация - основные методики проверки оптического кабеля - методы экологического теста
IEC 60794-5-10: Кабели стекловолокна – часть 5,10: Спецификация семьи для на открытом воздухе кабелей стекловолокна микро-трубопровода, микро-трубопроводов и защищенных микро-трубопроводов для установки путем дуть
Структура кабеля:
Технические детали:
| Название продукта | Ядр одиночного режима 2 кабеля G652D волокна ADSS | |
| Детали | Условие | Значение |
| Отсчет волокна | - | ядр 2 до 144 |
| Максимальная прочность на растяжение (n) | Недолгосрочный | Согласно спрошенный |
| Долгосрочность | Согласно спрошенный | |
| Максимальная прочность толкотни (N/mm) | Недолгосрочный | 3000 /2200 |
| Долгосрочность | 1000 | |
| Радиус загиба MIN. (mm) | Статика | 12,5 * диаметр кабеля |
| Динамика | 25 * диаметр кабеля | |
| Длина барабанчика (KM) | - | 2 до 4 |
| Работая температура (℃) | - | -40 до +60 |
| Свяжитесь мы для получения более подробной информации | ||
Детали волокна:
| Характеристики | Определенные значения | Блоки | ||
| Диаметр поля режима | на 1310nm | 9.2±0.4 | µm | |
| на 1550nm | 10.4±0.6 | µm | ||
| Показатель ослабления | на 1310nm | ≤0.35 | dB/km | |
| на 1550nm | ≤0.22 | dB/km | ||
| Нул длин волны рассеивания (λ0) | 1300 до 1324 | nm | ||
| Максимальный нул наклонов рассеивания (s0max) | ≤0.092 | ps/(nm2·km) | ||
| Длина волны выключения (λcc) | ≤1260 | nm | ||
| Диаметр плакирования | 125.0±1.0 | µm | ||
| Не-циркулярность плакирования | ≤1 | % | ||
| Покрывая диаметр | 245.0±10.0 | µm | ||
| ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | ||
| ошибка концентричности Ядр-плакирования | ≤0.8 | µm | ||
| Завивать | ≥4 | m | ||
| Стресс доказательства | ≥0.69 | GPa | ||
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N | |
| Максимальное значение | 1.3-8.9 | N | ||
| Потеря макроса гнуть | Ф60mm, 100 кругов | на 1550nm | ≤0.05 | dB |
| Ф32mm, круги 1 | на 1550nm | ≤0.05 | dB | |
Стандартная длина барабанчика (подгонянная поддержкой длина барабанчика)
2000m/drum, 4000m/drum & 6000m/drum
Цвет волокна: (Цвет подгонянный поддержкой)
| Нет. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Черный | Желтый цвет | Пурпур | Пинк | Aqua |
| Нет. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Естественный | Желтый цвет | Пурпур | Пинк | Aqua |
| Я | Я | Я | Я | Я | Я | Я | Я | Я | Я | Я | Я |
Свободный цвет трубки: (Цвет подгонянный поддержкой)
| Нет. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Черный | Желтый цвет | Пурпур | Пинк | Aqua |
| Нет. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Естественный | Желтый цвет | Пурпур | Пинк | Aqua |
Печать текста кабеля: (Текст подгонянный поддержкой)
HYOC маркировка метра] G652D ADSS 12 до 288 [[но. барабанчика] [Месяц-летнего]
Примечания:
Требованиям к детали нужно быть отправленным в нас для дизайна кабеля и вычисления цены. Внизу требования:
, Уровень линейного напряжения передачи энергии
B, отсчет волокна
C, пядь или прочность на растяжение
D, состояние погоды
