Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: ADSS-36B1.3
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
36 кабель оптического волокна кабеля волокна одиночного режима ADSS ядра на открытом воздухе надземн |
Отсчет волокна: |
Ядр 36 |
Тип волокна: |
G652D |
Пядь: |
200m |
Цвет: |
Черный |
Структура: |
Сели на мель свободная трубка |
Центральное menber прочности: |
FRP |
Сертификация: |
ISO9001 |
Название продукта: |
36 кабель оптического волокна кабеля волокна одиночного режима ADSS ядра на открытом воздухе надземн |
Отсчет волокна: |
Ядр 36 |
Тип волокна: |
G652D |
Пядь: |
200m |
Цвет: |
Черный |
Структура: |
Сели на мель свободная трубка |
Центральное menber прочности: |
FRP |
Сертификация: |
ISO9001 |
36 кабель оптического волокна кабеля волокна одиночного режима ADSS ядра на открытом воздухе надземный само- поддерживая воздушный
Описание
Кабель ADSS тип кабеля оптического волокна который силен достаточно для того чтобы поддержать между структурами без содержания проводных элементов металла. И одиночный режим и многорежимные волокна можно аранжировать в кабелях ADSS с максимумом 144 волокон. Кабель оптического волокна ADSS конструирован для внешних применений антенны и трубопровода завода в архитектурах местного и кампуса сети петли от поляк к остроени к установкам городк-к-городка. Кабельная система которая включает кабели, подвес, тупик, и приложения прекращения предлагают всестороннюю инфраструктуру цепи передачи с представлением высоко-надежности.
Технические данные
Деталь | Параметры | |
Волокно | Тип | G652D |
Отсчет | 2-288 ядри | |
Свободная трубка | Материал | PBT |
Цвет | Голубой, апельсин, зеленый цвет, Браун | |
Заполнитель | Материал | PE |
Цвет | Естественный цвет | |
Центральный член прочности | Материал | FRP |
Неметалл усилил части | Matrial | Пряжа Aramid |
Наружная куртка | Материал | PE |
Радиус Min.bending | Статический | 10 раз диаметр кабеля |
Динамический | 20 раз диаметр кабеля | |
Повторение гнуть | Нагрузка: 150N; количество циклов: 30 отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля | |
Толкотня | Недолгосрочный | 1000N/100mm |
Кручение | Нагрузка: 150N; количество циклов: 10; угол извива: ±180° отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля | |
Удар | Энергия удара: 450g × 1m; радиус бабы молота: 12.5mm; номер удара: 5 отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля. | |

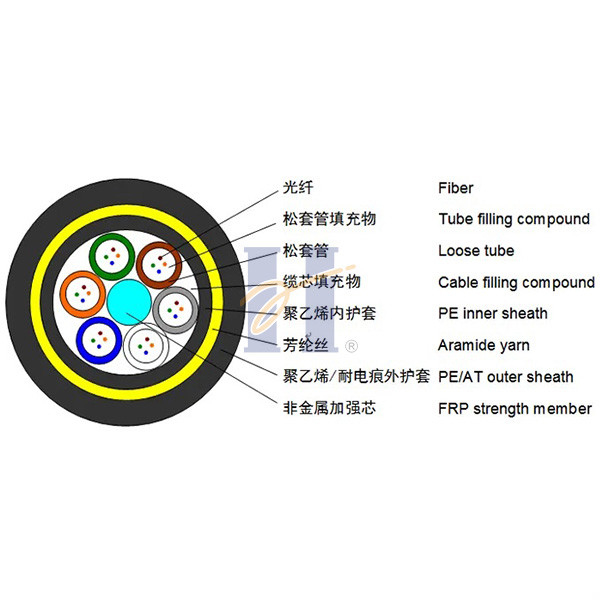

Структура кабеля:
Применение
Использованный для радиосвязей энергоснабжениями, telcos, и группами частной сети
Конструированный для установки на распределение и передающие линии
Способный на быть установленным в близость к проводникам если безопасность забота
Соответствующий для применений underbuild, уменьшающ потребность для повреждений
Использованный для сетей телекоммуникаций где быстрая, недорогая установка приоритет
Стандартная длина барабанчика
2000m/drum, 4000m/drum
Требование к теста
| Никакой | Деталь | Стандарт теста | Метод | Критеря по принятия |
| 1 | Растяжимый | IEC-60794-1-E1 | - Макс. Прочность на растяжение | - Напряжение волокна при максимальном |
| тест | - Длина образца: 50 метров | Нагрузка: максимальное 0,33% | ||
| - Время: 1minutes; | - Амортизация increase≤0.10dB | |||
| 2 | Толкотня | IEC-60794-1-E3 | - Нагрузка: 2200N | - Отсутствие разделения или отказы в |
| тест | - Время: минуты 1 | наружная куртка; | ||
| длинной с: 100mm | - Рост амортизации<0> | |||
| 3 | Удар | IEC-60794-1-E4 | - Энергия удара: 450g | - Отсутствие разделения или отказы в наружной куртке |
| тест | - Высота: 1 метр | - Амортизация increase≤0.10dB (после теста) | ||
| - Пункты воздействия: min.1 | ||||
| --Количество ударов: 5 | ||||
| 4 | Кручение | IEC-60794-1-E7 | длина кабеля -1m с весом 150N | - Отсутствие разделения или отказы в наружной куртке |
| тест | - ±180°, 10 циклов | - Рост ≤0.10B амортизации | ||
| 5 | Повторенный гнуть | IEC-60794-1-E6 | - Диаметр R=20×cable наружный | - Отсутствие разделения или отказы в наружной куртке |
| длина кабеля -1m с 150N весом, 30 циклов | - Рост ≤0.10dB амортизации (после теста) | |||
| 6 | Тест температуры задействуя | IEC-60794-1-F1 | - Шаг температуры: +20℃→-40℃→+70℃→-40℃→+70℃→+20℃ | - Изменение амортизации для значения ссылки (амортизации, который нужно измерить перед тестом на +20±3℃) ≤0.10dB, |
| - Время в каждый шаг: 12 часа | ||||
| - Количество циклов: 2 цикла | ||||
| 7 | Тест проникания воды | IEC-60794-1-F5 | - Высота воды: 1m | - Отсутствие утечки воды в конце образца |
| - Длина образца: 3m | ||||
| - Продолжительность теста: 24 часа | ||||
| 8 | Капельное испытание | IEC-60794-1-E14 | - 5 образцов 0.3m приостанавливанных вертикально в камере климата, повысили температуру к +70℃ | - Никакая заполняя смесь не накапает от трубок после 24 hr |
вопросы и ответы
1. Вы реальная фабрика?
Да, мы реальная фабрика с 30 летами опыта изготовления кабеля стекловолокна.
2. Что ваш бренд волокна?
Бренды волокна включая: YOFC & CDSEI (совместный бренд Sumitomo & местной компании)
3. Что ваши главные продукты?
ADSS, OPGW, кабель воздуха надутый (включая кабель EPFU, МИНИ & микро-), онлайн система мониторинга высоковольтной линии передачи энергии
4. Что ваш срок поставки?
Нормально 7 дней
5. Вы имеете раздатчика в другой стране или отечественный?
До настоящего времени, мы продаем наши продукты к клиентам сразу. И цена по прейскуранту завода-изготовителя смогла быть предложена.
6. Оплата
Для крупных заказов: T/T предварительным депозитом
Для небольших заказов: T/T, западное соединение и PayPal приемлемы.
7. Доставка & доставка
Для крупных заказов: морским путем (LCL или FCL)
Для небольших заказов: морским путем (LCL), самолетом или курьерскими сервисами, сколько угодно чего опционный.
