Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: GCYFT4-48G652D
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
слой 48F G652D садя кабель на мель оптического волокна надутого микро- кабеля воздуха на открытом во |
Отсчет волокна: |
48Fibre |
Тип волокна: |
G652D |
Диаметр (±0.2mm): |
5.3MM |
Наружная оболочка: |
Полиамид |
Применение: |
FTTX |
Установка: |
Дуть Microduct |
Надутое расстояние: |
1500m |
Название продукта: |
слой 48F G652D садя кабель на мель оптического волокна надутого микро- кабеля воздуха на открытом во |
Отсчет волокна: |
48Fibre |
Тип волокна: |
G652D |
Диаметр (±0.2mm): |
5.3MM |
Наружная оболочка: |
Полиамид |
Применение: |
FTTX |
Установка: |
Дуть Microduct |
Надутое расстояние: |
1500m |
слой 48F G652D садя кабель на мель оптического волокна надутого микро- кабеля воздуха на открытом воздухе устанавливая
Описание
Семья Huiyuan рентабельных волоконнооптических микро- кабелей конструирована для установок проветривает дунутый в microducts. Технология Microduct обеспечивает рентабельный, дружественный к ремесл путь модернизировать вашу сеть, которая может вырасти по требованию путем раскрывать волокно как необходимо. Эта технология также общая в переполнятьых зонах, как применения метро, где космос трубопровода очень ограничен. Эти дизайны кабеля компактны и облегченны, и содержат высокую плотность волокна для того чтобы увеличить отсчет волокна доступный в небольшом диаметре кабеля.
, который сели на мель свободный дизайн трубки доступен в отсчетах до 288 с наружными диаметрами меняя от 5.3mm к 9.4mm. Сели на мель свободный кабель трубки обеспечивает легкое, доступ средний-пяди.
Технические данные:
| P/N | MICRO-48 | |
| Отсчет волокна | 48 | |
| Свободный отсчет трубки | 4 | |
| Отсчет заполнителя | 2 | |
| Волокно в трубку | 12 | |
| Номинальный диаметр | 5.3±0.1 mm | |
| Вес | 27 kg/km | |
| MIN. радиус загиба - статический | диаметр 12*cable | |
| MIN. радиус загиба - динамический | диаметр 20*cable | |
| Амортизация волокна кабеля | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Температура | Хранение -40 к 70℃, установке -10 к +40℃, деятельности -40 к +70℃ | |
| Жизнь кабеля | 30 лет | |
Спецификация волокна:
| Характеристики | Определенные значения | |
| Диаметр поля режима | на 1310nm | 9.2±0.4µm |
| на 1550nm | ± 10,4 0.6mm | |
| Показатель ослабления | на 1310nm | ≤0.40dB/km |
| на 1550nm | ≤0.30dB/km | |
| Диаметр плакирования | 125.0±1.0µm | |
| Не-циркулярность плакирования | ≤1.0% | |
| Покрывая диаметр | 245.0±10.0µm | |
| ошибка концентричности Покрыти-плакирования | ≤12.0µm | |
| Покрывая не-циркулярность | ≤6.0% | |
| ошибка концентричности Ядр-плакирования | ≤0.8µm | |
| Завивать | ≥4m | |
| Стресс доказательства | ≥0.69GPa | |

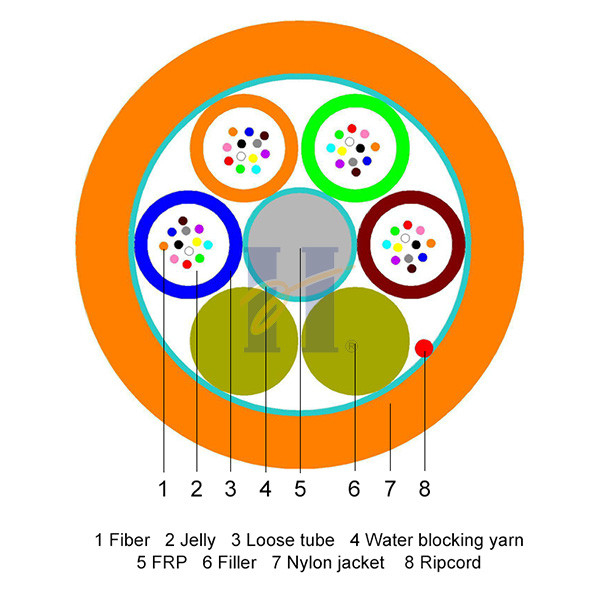

Структура кабеля:
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Цвет волокна
| Волокно No.1: Красный |
| Волокно No.2: Зеленый цвет |
| Волокно No.3: Синь |
| Волокно No.4: Желтый цвет |
| Волокно No.5: Белый |
| Волокно No.6: Серый цвет |
| Волокно No.7: Браун |
| Волокно No.8: Фиолет |
| Волокно No.9: Aqua |
| Волокно No.10: Черный |
| Волокно No.11: Апельсин |
| Волокно No.12: Пинк |
Свободный цвет трубки
| Свободная трубка No.1: Красный |
| Свободная трубка No.2: Зеленый цвет |
| Свободная трубка No.3: Синь |
| Свободная трубка No.4: Желтый цвет |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра] HYOC GCYFT4 48 G652D [но. барабанчика] [Месяц-летнего]
Пакуя детали
| Отсчет волокна | Длина барабанчика | Размер барабанчика | Пакуя размер | Вес брутто |
| (m) | Φ×W (mm) | ×H L×W (mm) | (kg) | |
| 48F | 2000 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700×570 | 740×570×905 | 150 | |
| 6000 | Φ800×570 | 840×570×1005 | 210 |
