Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: GYCFT4-288G652D
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Слой трубки 288 G652D свободный садя кабель на мель GCYFT4-288 Mikrokabel воздуха надутый микро- |
Отсчет волокна: |
288F |
Тип волокна: |
G652D |
Диаметр (±0.2mm): |
9.4mm±0.2mm |
Наружная оболочка: |
PA12 |
Прочность на растяжение: |
1000N |
Размер Microduct: |
14/12mm |
Дуя расстояние: |
1500m |
Название продукта: |
Слой трубки 288 G652D свободный садя кабель на мель GCYFT4-288 Mikrokabel воздуха надутый микро- |
Отсчет волокна: |
288F |
Тип волокна: |
G652D |
Диаметр (±0.2mm): |
9.4mm±0.2mm |
Наружная оболочка: |
PA12 |
Прочность на растяжение: |
1000N |
Размер Microduct: |
14/12mm |
Дуя расстояние: |
1500m |
Слой трубки 288 G652D свободный садя кабель на мель GCYFT4-288 Mikrokabel воздуха надутый микро-
Описание
Используя Huiyuan Воздушно-дунутая технология волокна, мы предлагаем стоимость сбережений и гибкую установку кабелей оптического волокна. Наши воздушно-дунутые обслуживания оптического волокна увеличивают ваше конкурентное превосходство, и оно очень совместимо с большинств дизайнами сетевой инфраструктуры. С этим оборудованием, мы можем установить точный отсчет точного кабеля волокна в более небольшое количество дней. Таким образом, сохраняя ненужная сила человека пока поставляющ сильно масштабируемые привязывая решения.
Технические данные
| P/N | GCYF4-288 | |
| Отсчет волокна | 288 | |
| Свободный отсчет трубки | 9+15 | |
| Отсчет заполнителя | 0 | |
| Волокно в трубку | 12 | |
| Вода преграждая метод | Подкладка FRP или PE | Вода преграждая пряжу |
| Кабельная жила | Вода преграждая Кевлар | |
| Толщина куртки нейлона | Номинальный: 0.45mm, среднее: 0.40mm, минимальный: 0.35mm | |
| Номинальный диаметр | 9.4±0.2mm | |
| Вес | 78 kg/km | |
| Максимальная прочность на растяжение | 1000N | |
| Максимальное сопротивление раздроблению | 800N/100mm | |
Спецификация волокна
| Волокно одиночного режима | 9/125um OS2 G.652D |
| Хроматичное рассеивание | |
| @1285-1330nm ps/(nm.km) | ≤3.5 |
| @1550nm ps/(nm.km) | ≤1.8 |
| Амортизация - кабель | |
| Максимальное @1310nm (dB/km) | 0,35 |
| Максимальное @1550nm (dB/km) | 0,24 |
| Максимальное @1625nm (dB/km) | 0,26 |
| Длина волны выключения кабеля (λcc) (um) | ≤1260 |
| Диаметр поля режима | |
| @1310nm (um) | 9.2±0.4 |
| @1550nm (um) | 10.4±0.5 |
| Диаметр плакирования | 125.0±0.7 |
| Одетая не-циркулярность | ≤1% |
| Покрывая diamter (um) | 235-245 |
| Ядр/одетая ошибка концентричности (um) | ≤0.5 |
| Покрывать/одетая ошибка концентричности (um) | ≤12 |

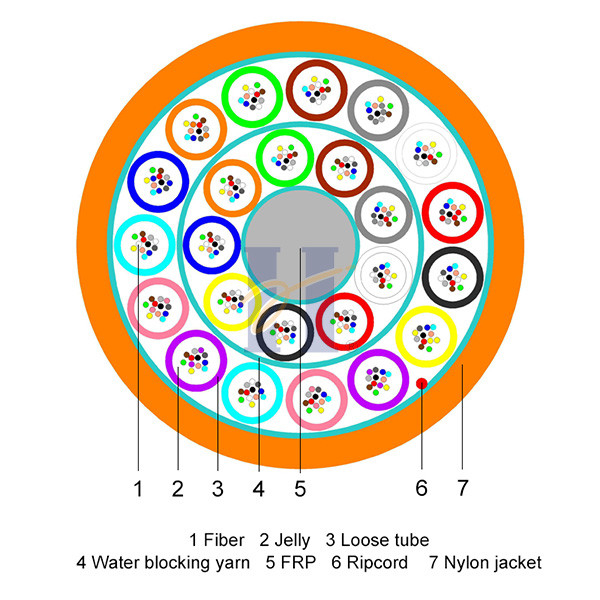

Структура кабеля:
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Представление окружающей среды
| Деталь | Способ испытания | Испытывая результаты |
| Задействовать температуры | IEC 60794-1-22-F1 | Позволяемая дополнительная амортизация (1550nm) G.652D/G657 Δa≤0.05 dB/km, Δa реверзибельное |
| Проникание воды | IEC 60794-1-22-F5B | Водяной столб: 1m & 3m кабель, период: 24 часа Отсутствие утечки воды через открытый конец кабеля |
| Заполняя составная подача | IEC 60794-1-22-E14 | 70℃, период: 24 часа Отсутствие составной подачи от кабеля |
Цвет волокна
| 1 голубой |
| Апельсин 2 |
| 3 зеленый |
| 4 Браун |
| Серый цвет 5 |
| 6 белый |
| 7 красный |
| 8 черный |
| 9 желтый |
| Фиолет 10 |
| Пинк 11 |
| Aqua 12 |
Свободный цвет трубки
| 1 голубой | 13 голубой |
| Апельсин 2 | Апельсин 14 |
| 3 зеленый | 15 зеленый |
| 4 Браун | 16 Браун |
| Серый цвет 5 | Серый цвет 17 |
| 6 белый | 18 белый |
| 7 красный | 19 красный |
| 8 черный | 20 черный |
| 9 желтый | 21 желтый |
| Фиолет 10 | Фиолет 22 |
| Пинк 11 | Пинк 23 |
| Aqua 12 | 24 Aqua |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра] HYOC GYCF4 288 G652D [но. барабанчика] [Месяц-летнего]
Пакуя детали
| Отсчет волокна | Длина барабанчика (m) |
Размер барабанчика Φ×W (mm) |
Пакуя размер L*W*H (mm) |
Вес брутто (kg) |
| 288 волокон | 2000 | Φ1100×1150 | 1150×1150×1310 | 270 |
| 4000 | Φ1200×1150 | 1250×1150×1410 | 450 |
