Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: GYCFT4-192G652D
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Куртка надутого микро- кабеля воздуха кабеля 192 G652D Воздушно-дунутая Microduct одиночная никакие |
Отсчет волокна: |
192F |
Тип волокна: |
G652D |
Диаметр (±0.2mm): |
7.8mm±0.2mm |
Наружная куртка: |
PA12 |
Применение: |
Дунутый воздух |
Размер Microduct: |
14.00/12.00mm |
Дуя расстояние: |
1800 метров |
Название продукта: |
Куртка надутого микро- кабеля воздуха кабеля 192 G652D Воздушно-дунутая Microduct одиночная никакие |
Отсчет волокна: |
192F |
Тип волокна: |
G652D |
Диаметр (±0.2mm): |
7.8mm±0.2mm |
Наружная куртка: |
PA12 |
Применение: |
Дунутый воздух |
Размер Microduct: |
14.00/12.00mm |
Дуя расстояние: |
1800 метров |
Куртка надутого микро- кабеля воздуха кабеля 192 G652D Воздушно-дунутая Microduct одиночная никакие Armored Kabel
Описание
Серия кабеля воздуха Huiyuan надутая идеальна для воздушно-дунутой установки в microducts, проектированный и испытанный для существующих брендов microduct. Ряд ODs от 5.3mm в случае отсчета меньше чем 72 волокон до 9.4mm в случае отсчета 288 волокон. GCYFT4-192, одиночный режим, 9/125, G.652.D изготовлено с GR-20 аттестовало стекло. Доступный в отсчетах волокна от 12 до 288, кабель продан во вьюрке 14 000 к 20,000feet. Кабель конструирован и изготовлен для того чтобы путешествовать по крайней мере 5 000 футов внутри microducts в большинстве случаев.
Технические данные
| P/N | GCYF4-192 | |
| Отсчет волокна | 192 | |
| Свободный отсчет трубки | 6+10 | |
| Отсчет заполнителя | 0+2 | |
| Волокно в трубку | 12 | |
| Вода преграждая метод | Подкладка FRP или PE | Вода преграждая пряжу |
| Кабельная жила | Вода преграждая Кевлар | |
| Толщина куртки нейлона | Номинальный: 0.45mm, среднее: 0.40mm, минимальный: 0.35mm | |
| Номинальный диаметр | 7.8±0.2 mm | |
| Вес | 55 kg/km | |
| Максимальная прочность на растяжение | 500N | |
| Максимальное сопротивление раздроблению | 800N/100mm | |
Спецификация волокна
| Характеристики | Определенные значения | Блоки |
| Диаметр поля режима | 9.2±0.4 | µm |
| ± 10,4 0,6 | mm | |
| Показатель ослабления | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| Нул длин волны рассеивания (λ0) | 1300 до 1324 | nm |
| Максимальный нул наклонов рассеивания (S0max) | ≤0.092 | ps/(nm2·km) |
| Длина волны выключения (λcc) | ≤1260 | nm |
| Коэффициент рассеивания | ≤3.5 | ps/(nm·km) |
| ≤18 | ps/(nm·km) | |
| Эффективный индекс группы рефракции (Neff) | 1,466 | - |
| 1,467 | - | |
| Завивать | ≥4 | m |
| Стресс доказательства | ≥0.69 | GPa |
| Покрывая сила прокладки | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| Потеря макроса гнуть | ≤0.05 | dB |
| ≤0.05 | dB |

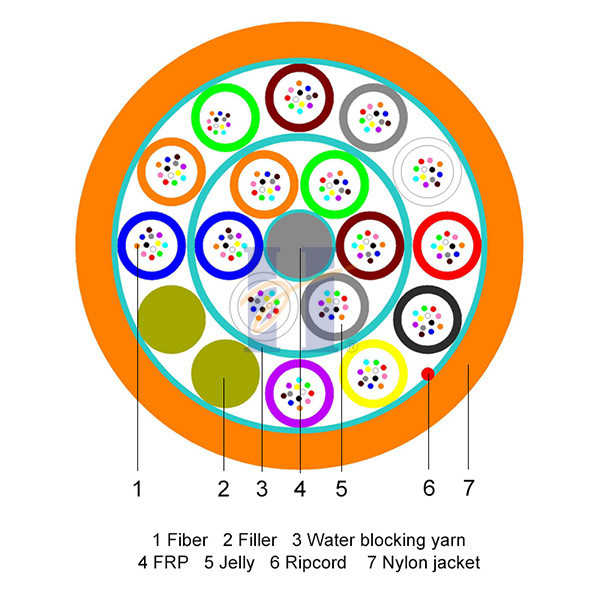

Структура кабеля:
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Цвет волокна
| Волокно No.1: Красный |
| Волокно No.2: Зеленый цвет |
| Волокно No.3: Синь |
| Волокно No.4: Желтый цвет |
| Волокно No.5: Белый |
| Волокно No.6: Серый цвет |
| Волокно No.7: Браун |
| Волокно No.8: Фиолет |
| Волокно No.9: Aqua |
| Волокно No.10: Черный |
| Волокно No.11: Апельсин |
| Волокно No.12: Пинк |
Свободный цвет трубки
| Свободная трубка No.1: Красный | Свободная трубка No.13: Красный |
| Свободная трубка No.2: Зеленый цвет | Свободная трубка No.14: Зеленый цвет |
| Свободная трубка No.3: Синь | Свободная трубка No.15: Синь |
| Свободная трубка No.4: Желтый цвет | Свободная трубка No.16: Желтый цвет |
| Свободная трубка No.5: Белый | |
| Свободная трубка No.6: Серый цвет | |
| Свободная трубка No.7: Браун | |
| Свободная трубка No.8: Фиолет | |
| Свободная трубка No.9: Aqua | |
| Свободная трубка No.10: Черный | |
| Свободная трубка No.11: Апельсин | |
| Свободная трубка No.12: Пинк |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра] HYOC GYCF4 192 G652D [но. барабанчика] [Месяц-летнего]
Пакуя детали
| Отсчет волокна | Длина барабанчика (m) | Размер барабанчика Φ×W (mm) | Пакуя размер L*W*H (mm) | Вес брутто (kg) |
| 192 волокна | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
Представление механика
| Деталь | Способ испытания | Испытывая результаты | Определенное значение |
| Представление напряжения | IEC 60794-1-21-E1 | Недолгосрочный: Условие<0> ΔaLong: DB Δa≤0.03 | Недолгосрочный: см. технический индекс Долгосрочность = 0,5 недолгосрочное |
| Толкотня | IEC 60794-1-21-E3 | Недолгосрочный: Условие<0> ΔaLong: DB Δa≤0.03; Наружная оболочка не имеет никакой видимый отказ. | Недолгосрочный задавливающ силу = 800 n Долгосрочность задавливающ силу = 400 n |
| Повторенный гнуть | IEC 60794-1-21-E6 | После теста, dB Δa≤0.03; Наружная оболочка не имеет никакой видимый отказ. | Диаметр R=20*cable Нагрузка на изгиб = 50N Гнуть времена = 30 |
| Кручение | IEC 60794-1-21-E7 | После теста, dB Δa≤0.03; Наружная оболочка не имеет никакой видимый отказ. | Угол кручения = ±180º Нагрузка кручения = 50N Времена =10 кручения |
| Загиб кабеля | IEC 60794-1-21-E11A | После теста, стекловолокно нельзя сломать; Наружная оболочка не имеет никакой видимый отказ. | Диаметр R=20*cable 10 поворотов Времена циклов = 5 |
| Все оптически испытание продолжало на 1550 nm | |||
