Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: GYCFT4-216G652D
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
216 G652D дунутых в кабеле надутого микро- кабеля воздуха кабеля оптического волокна наполненном Гел |
Отсчет волокна: |
216F |
Тип волокна: |
G652D |
Диаметр (±0.2mm): |
7.8mm±0.2mm |
Наружная оболочка: |
Нейлон |
Прочность на растяжение: |
500N |
Размер Microduct: |
14/12mm |
Дуя расстояние: |
1500 метров |
Название продукта: |
216 G652D дунутых в кабеле надутого микро- кабеля воздуха кабеля оптического волокна наполненном Гел |
Отсчет волокна: |
216F |
Тип волокна: |
G652D |
Диаметр (±0.2mm): |
7.8mm±0.2mm |
Наружная оболочка: |
Нейлон |
Прочность на растяжение: |
500N |
Размер Microduct: |
14/12mm |
Дуя расстояние: |
1500 метров |
216 G652D дунутых в кабеле надутого микро- кабеля воздуха кабеля оптического волокна наполненном Гел садя на мель
Описание
PE кабеля воздуха куртка надутого микро- одиночная с добавками делает устойчивое, прочный и легкий для того чтобы обнажать кабель, обеспечивая главную защиту против УЛЬТРАФИОЛЕТОВОЙ радиации, грибок, ссадину и другие экологические факторы. , который SZ-сели на мель метод для свободного ripcord песка одного трубки обеспечить быстрый и легкий доступ средний-пяди. Диэлектрический центральный член прочности не требует никаких выпуска облигаций или зазмеления. Внутренняя и внешняя вода преграждая воду песка пряжи преграждая пряжу aramid используемую как связыватель, обеспечивая защиту против проникания воды и добавляя прочность на растяжение.
Технические данные
| P/N | MICRO-192 | |
| Отсчет волокна | 192 | |
| Свободный отсчет трубки | 6+10 | |
| Отсчет заполнителя | 0+2 | |
| Волокно в трубку | 12 | |
| Номинальный диаметр | 7.8±0.2 mm | |
| Вес | 55 kg/km | |
| MIN. радиус загиба - статический | диаметр 12*cable | |
| MIN. радиус загиба - динамический | диаметр 20*cable | |
| Амортизация волокна кабеля (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Температура | Хранение -40 к 70℃, установке -10 к +40℃, деятельности -40 к +70℃ | |
| Жизнь кабеля | 30 лет | |
Спецификация волокна
| Характеристики | Определенные значения | |
| Диаметр поля режима | на 1310nm | 9.2±0.4µm |
| на 1550nm | ± 10,4 0.6mm | |
| Показатель ослабления | на 1310nm | ≤0.40dB/km |
| на 1550nm | ≤0.30dB/km | |
| Нул длин волны рассеивания (λ0) | 1300 к 1324nm | |
| Максимальный нул наклонов рассеивания (S0max) | ≤0.092ps/(nm2·km) | |
| Длина волны выключения (λcc) | ≤1260nm | |
| Коэффициент рассеивания | 1285~1330nm | ≤3.5ps/(nm·km) |
| 1550nm | ≤18ps/(nm·km) | |
| Эффективный индекс группы рефракции (Neff) | на 1310nm | 1,466 |
| на 1550nm | 1,467 | |
| Завивать | ≥4m | |
| Стресс доказательства | ≥0.69GPa | |
| Покрывая сила прокладки | Средняя величина | 1.0-5.0N |
| Максимальное значение | 1.3-8.9N | |
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05dB |
| Ф32mm, круги 1, на 1550nm | ≤0.05dB | |

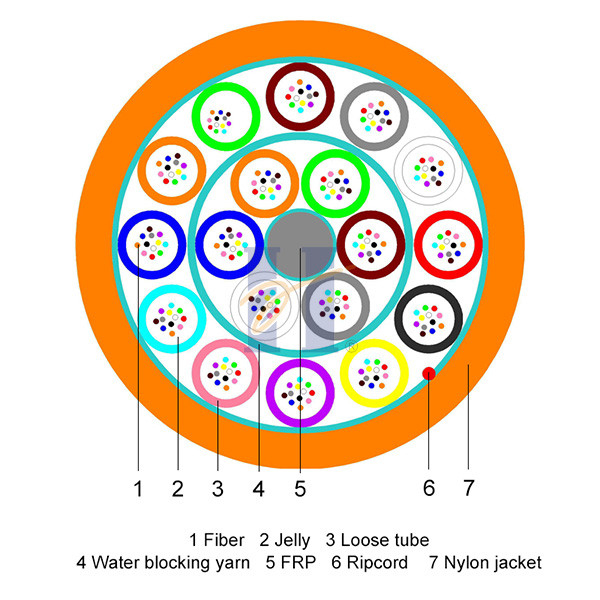

Структура кабеля:
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Дуя представление
| Дуя инструмент | Типичная дуя длина | ||
| PLUMETTAZ: PR-140, MiniJet-400 etc. Воздушное давление: 15 Адвокатур |
Отсчет волокна | Дактируйте тип 12.0/10.0mm | Дактируйте тип 14.0/12.0mm |
| 192 к 216Fibers | 1500m | / | |
| 288 волокон | / | 1500m | |
Цвет волокна
| Волокно 1: Синь |
| Волокно 2: Апельсин |
| Волокно 3: Зеленый цвет |
| Волокно 4: Браун |
| Волокно 5: Серый цвет |
| Волокно 6: Белый |
| Волокно 7: Красный |
| Волокно 8: Черный |
| Волокно 9: Желтый цвет |
| Волокно 10: Фиолет |
| Волокно 11: Пинк |
| Волокно 12: Aqua |
Свободный цвет трубки
| Внутренний слой | Наружный слой |
| Освободите трубку 1: Синь | Освободите трубку 7: Синь |
| Освободите трубку 2: Апельсин | Освободите трубку 8: Апельсин |
| Освободите трубку 3: Зеленый цвет | Освободите трубку 9: Зеленый цвет |
| Освободите трубку 4: Браун | Освободите трубку 10: Браун |
| Освободите трубку 5: Серый цвет | Освободите трубку 11: Серый цвет |
| Освободите трубку 6: Белый | Освободите трубку 12: Белый |
| Освободите трубку 13: Красный | |
| Освободите трубку 14: Черный | |
| Освободите трубку 15: Желтый цвет | |
| Освободите трубку 16: Фиолет | |
| Освободите трубку 17: Пинк | |
| Освободите трубку 18: Aqua |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра] HYOC GYCF4 216 G652D [но. барабанчика] [Месяц-летнего]
Пакуя детали
| Отсчет волокна | Длина барабанчика (m) |
Размер барабанчика Φ×W (mm) |
Пакуя размер L*W*H (mm) |
Вес брутто (kg) |
| 216 волокон | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
