Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: GCYFT4-192G657A1
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Кабель GCYF4-192 Kabel микро- воздуха выдувания воздухом кабеля оптического волокна 192 G657A1 надут |
Отсчет волокна: |
Волокно 192 |
Тип волокна: |
G657A1 |
Диаметр (±0.3mm): |
7.8mm |
Вес кабеля: |
52kg/km |
Цвет куртки: |
Апельсин |
Применение: |
FTTH |
Дуя расстояние: |
1500m |
Название продукта: |
Кабель GCYF4-192 Kabel микро- воздуха выдувания воздухом кабеля оптического волокна 192 G657A1 надут |
Отсчет волокна: |
Волокно 192 |
Тип волокна: |
G657A1 |
Диаметр (±0.3mm): |
7.8mm |
Вес кабеля: |
52kg/km |
Цвет куртки: |
Апельсин |
Применение: |
FTTH |
Дуя расстояние: |
1500m |
Кабель GCYF4-192 Kabel микро- воздуха выдувания воздухом кабеля оптического волокна 192 G657A1 надутый микро-
Описание
Дизайн все-диэлектрика надутого микро- кабеля воздуха наполненный Гел с небольшим наружным диаметром, делает его идеальный для применений microduct, понижающ цену раскрытия, позволяющ использованию метода волокна воздуха надутого для установки. Конструированный для microducts с внутренним диаметром выстраивая в ряд от 8 mm до 16 mm, согласно отсчету волокна.
Свободные трубки сделаны PBT которые обеспечивают большие механические свойства под широким диапазоном условий и заполнены с водой преграждая гель.
Технические данные
| P/N | MICRO-192 | |
| Отсчет волокна | 192 | |
| Свободный отсчет трубки | 6+10 | |
| Отсчет заполнителя | 0+2 | |
| Волокно в трубку | 12 | |
| Номинальный диаметр | 7.8±0.2 mm | |
| Вес | 55 kg/km | |
| MIN. радиус загиба - статический | диаметр 12*cable | |
| MIN. радиус загиба - динамический | диаметр 20*cable | |
| Амортизация волокна кабеля (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Температура | Хранение -40 к 70℃, установке -10 к +40℃, деятельности -40 к +70℃ | |
| Жизнь кабеля | 30 лет | |
Спецификация волокна
| Характеристики | Значения |
| Оптически характеристики | |
| Диаметр поля режима | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| Показатель ослабления | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Нул длин волны рассеивания (λ0) | 1300nm к 1324nm |
| Максимальный нул наклонов рассеивания (S0max) | ≤0.092ps/(nm2·km) |
| Длина волны выключения (λcc) | ≤1260nm |
| Эффективный индекс группы рефракции (Neff) | 1,466 @1310nm |
| 1,467 @1550nm | |
| Механическая характеристика | |
| Завивать | ≥4m |
| Стресс доказательства | ≥0.69GPa |
| Покрывая сила прокладки | средняя величина 1.0-5.0N |
| максимальное значение 1.3-8.9N | |
| Потеря макроса гнуть | ≤0.75dB @1550nm, Ф20mm, круги 1 |
| ≤1.5dB @1625nm, Ф20mm, круги 1 | |
| ≤0.25dB @1550nm, Ф30mm, 10 кругов | |
| ≤1.0dB @1625nm, Ф30mm, 10 кругов | |

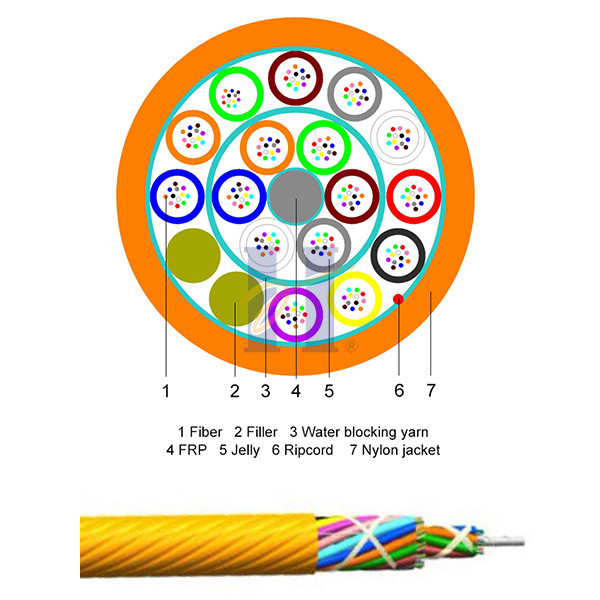

Структура кабеля:
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Цвет волокна
| Волокно #1: Красный |
| Волокно #2: Зеленый цвет |
| Волокно #3: Синь |
| Волокно #4: Желтый цвет |
| Волокно #5: Белый |
| Волокно #6: Серый цвет |
| Волокно #7: Браун |
| Волокно #8: Фиолет |
| Волокно #9: Aqua |
| Волокно #10: Черный |
| Волокно #11: Апельсин |
| Волокно #12: Пинк |
Свободный цвет трубки
| Свободная трубка #1: Красный | Свободная трубка #9: Aqua |
| Свободная трубка #2: Зеленый цвет | Свободная трубка #10: Черный |
| Свободная трубка #3: Синь | Свободная трубка #11: Апельсин |
| Свободная трубка #4: Желтый цвет | Свободная трубка #12: Пинк |
| Свободная трубка #5: Белый | Свободная трубка #13: Красный |
| Свободная трубка #6: Серый цвет | Свободная трубка #14: Зеленый цвет |
| Свободная трубка #7: Браун | Свободная трубка #15: Синь |
| Свободная трубка #8: Фиолет | Свободная трубка #16: Желтый цвет |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра G657A1] HYOC GCYFT4 192 [но. барабанчика] [Месяц-летнее]
Данные по заказа
| Отсчет волокна | Класс волокна | P/N |
| 192 | G657A1 | МИКРО- PA 7.8MM 16X12F G657A1 |
| 192 | G652D | МИКРО- PA 7.8MM 16X12F G652D |
| 192 | OM1 | МИКРО- PA 7.8MM 16X12F OM1 |
| 192 | OM2 | МИКРО- PA 7.8MM 16X12F OM2 |
| 192 | OM3 | МИКРО- PA 7.8MM 16X12F OM3 |
| 192 | OM4 | МИКРО- PA 7.8MM 16X12F OM4 |
