Детали продукта
Место происхождения: Чэнду, Китай
Фирменное наименование: HUIYUAN
Сертификация: ISO9001
Номер модели: GCYFT4-288G657A1
Условия оплаты & доставки
Количество мин заказа: 4KM
Цена: negotiable
Упаковывая детали: Деревянный барабанчик
Время доставки: 5 до 20 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение,
Поставка способности: 5000Km/Month
Название продукта: |
Свободный гель трубки 288 G657A1 заполнил кабель A-D воздуха надутый микро- (ZN) 2Y NanoUNIT Mikroka |
Отсчет волокна: |
Волокно 288 |
Тип волокна: |
G657A1 |
Диаметр (±0.3mm): |
9.4mm |
Вес кабеля: |
75kg/km |
Цвет куртки: |
Апельсин |
Применение: |
FTTX |
Дуя расстояние: |
1800m |
Название продукта: |
Свободный гель трубки 288 G657A1 заполнил кабель A-D воздуха надутый микро- (ZN) 2Y NanoUNIT Mikroka |
Отсчет волокна: |
Волокно 288 |
Тип волокна: |
G657A1 |
Диаметр (±0.3mm): |
9.4mm |
Вес кабеля: |
75kg/km |
Цвет куртки: |
Апельсин |
Применение: |
FTTX |
Дуя расстояние: |
1800m |
Свободный гель трубки 288 G657A1 заполнил кабель A-D воздуха надутый микро- (ZN) 2Y NanoUNIT Mikrokabel
Описание
Особенности Huiyuan проветривают надутое волокно
Оно может использовать или обжатый азот или обжатый воздух.
Оно может вывести наружу между 0-200 psi давления используя регулятор давления.
Жгуты оптического волокна можно дунуть - до 150 футов в минуту.
Тариф воздушного потока через управления мотора скорость.
Состойте из 3 основных разделов: стойка вознаграждения которая держит вьюрки жгуты оптического волокна, дуя голова которая направляет жгуты оптического волокна, и регулятор давления подключенный с источником воздуха.
Технические данные
| P/N | MICRO-288 | |
| Отсчет волокна | 288 | |
| Свободный отсчет трубки | 9+15 | |
| Отсчет заполнителя | 0 | |
| Волокно в трубку | 12 | |
| Номинальный диаметр | 9.4±0.2mm | |
| MIN. радиус загиба - статический | диаметр 12*cable | |
| MIN. радиус загиба - динамический | диаметр 20*cable | |
| Амортизация волокна кабеля (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Температура | Хранение -40 к 70℃, установке -10 к +40℃, деятельности -40 к +70℃ | |
| Жизнь кабеля | 30 лет | |
Спецификация волокна
| Характеристики | Значения | ||
| Оптически характеристики | |||
| Диаметр поля режима | на 1310nm | 8.6±0.6µm | |
| на 1550nm | 9.8±0.8mm | ||
| Показатель ослабления | на 1310nm | ≤0.40dB/km | |
| на 1550nm | ≤0.30dB/km | ||
| Нул длин волны рассеивания (λ0) | 1300nm к 1324nm | ||
| Максимальный нул наклонов рассеивания (S0max) | ≤0.092ps/(nm2·km) | ||
| Длина волны выключения (λcc) | ≤1260nm | ||
| Эффективный индекс группы рефракции (Neff) | на 1310nm | 1,466 | |
| на 1550nm | 1,467 | ||
| Геометрическая характеристика | |||
| Диаметр плакирования | 125.0±1.0µm | ||
| Не-циркулярность плакирования | ≤1.0% | ||
| Покрывая диаметр | 245.0±10.0µm | ||
| ошибка концентричности Покрыти-плакирования | ≤12.0µm | ||
| Покрывая не-циркулярность | ≤6.0% | ||
| ошибка концентричности Ядр-плакирования | ≤0.8µm | ||

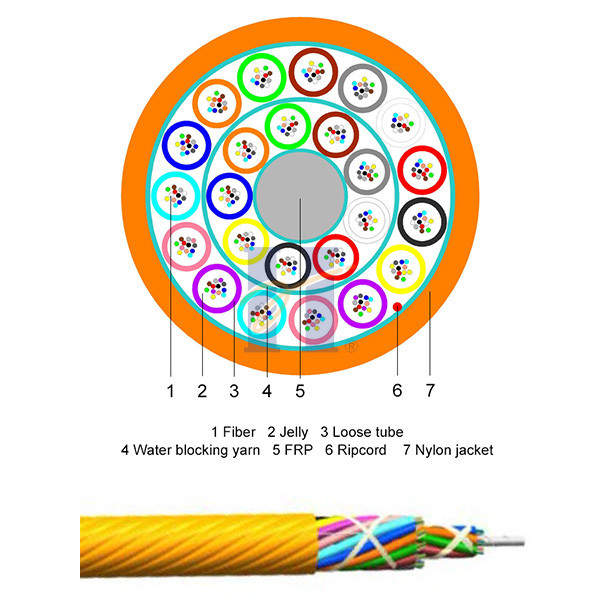

Структура кабеля:
Стандартная длина барабанчика
2000m/drum, 4000m/drum & 6000m/drum
Цвет волокна
| Волокно No.1 = синь |
| Волокно No.2 = апельсин |
| Волокно No.3 = зеленый цвет |
| Волокно No.4 = Браун |
| Волокно No.5 = серый цвет |
| Волокно No.6 = белизна |
| Волокно No.7 = красный |
| Волокно No.8 = чернота |
| Волокно No.9 = желтый |
| Волокно No.10 = фиолет |
| Волокно No.11 = пинк |
| Волокно No.12 = Aqua |
Свободный цвет трубки
| Свободная трубка No.1 = синь | Свободная трубка No.13 = синь |
| Свободная трубка No.2 = апельсин | Свободная трубка No.14 = апельсин |
| Свободная трубка No.3 = зеленый цвет | Свободная трубка No.15 = зеленый цвет |
| Свободная трубка No.4 = Браун | Свободная трубка No.16 = Браун |
| Свободная трубка No.5 = серый цвет | Свободная трубка No.17 = серый цвет |
| Свободная трубка No.6 = белый | Свободная трубка No.18 = белый |
| Свободная трубка No.7 = красный | Свободная трубка No.19 = красный |
| Свободная трубка No.8 = чернота | Свободная трубка No.20 = чернота |
| Свободная трубка No.9 = желтый | Свободная трубка No.21 = желтый |
| Свободная трубка No.10 = фиолет | Свободная трубка No.22 = фиолет |
| Свободная трубка No.11 = пинк | Свободная трубка No.23 = пинк |
| Свободная трубка No.12 = Aqua | Свободная трубка No.24 = Aqua |
Печать текста кабеля: (Текст подгонянный поддержкой)
[Маркировка метра G657A1] HYOC GCYFT4 288 [но. барабанчика] [Месяц-летнее]
Данные по заказа
| Количество волокон | Класс волокна | Имя части |
| 288 | G657A1 | PA 9.4MM GCYFT4 24X12F G657A1 |
| 288 | G652D | PA 9.4MM GCYFT4 24X12F G652D |
| 288 | OM1 | PA 9.4MM GCYFT4 24X12F OM1 |
| 288 | OM2 | PA 9.4MM GCYFT4 24X12F OM2 |
| 288 | OM3 | PA 9.4MM GCYFT4 24X12F OM3 |
| 288 | OM4 | PA 9.4MM GCYFT4 24X12F OM4 |
